자동 펨 프레스
Automatic Pem Press
자동 펨 프레스
- 제품 두께와 작업 높이에 따른 스트로크 조절
- 잔고장이 없고 기계 사용이 용이
- 다양한 액세서리
최신형 H-시리즈 출시
- 특징
-

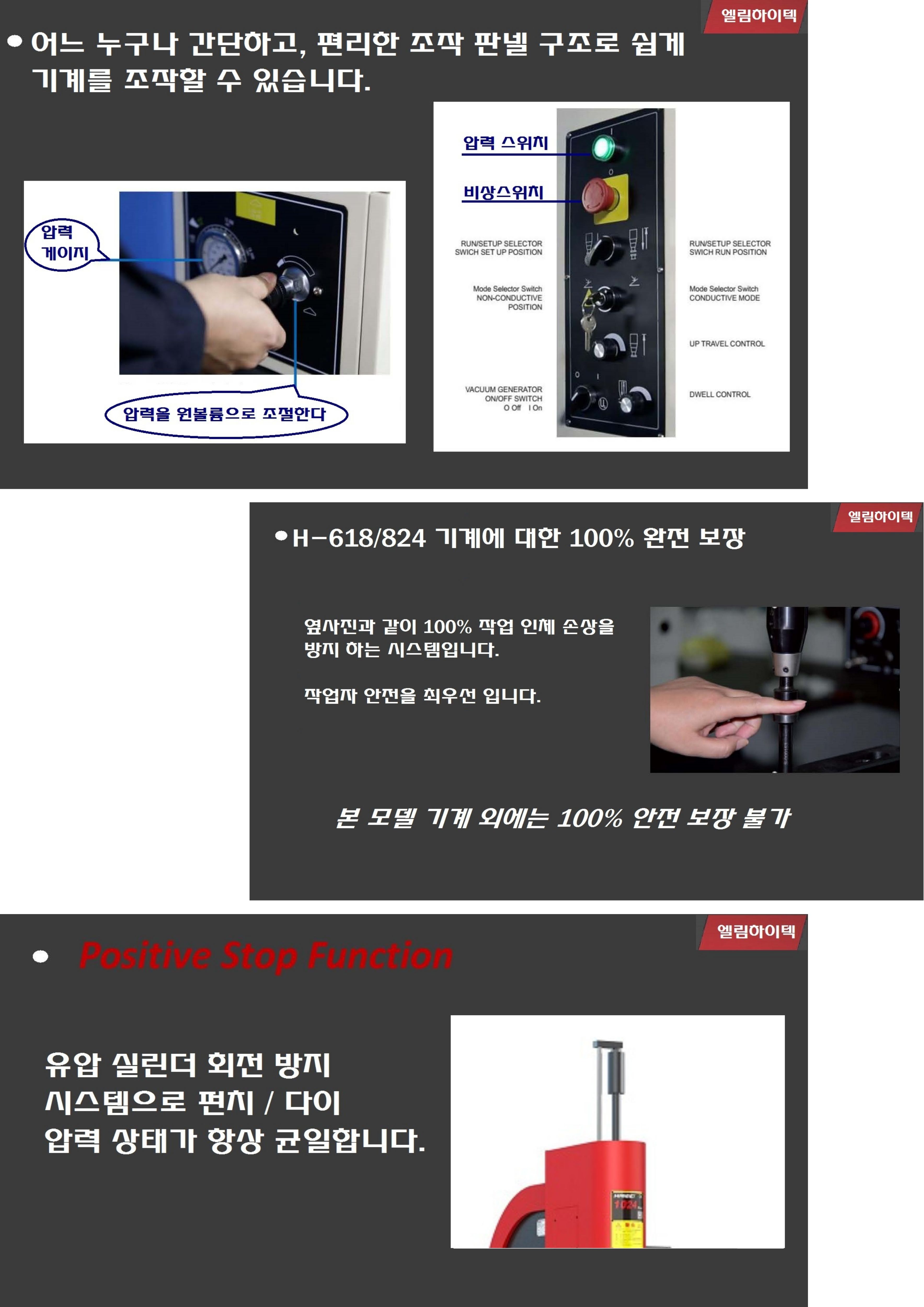

- 손 안전 기능 시스템
- 상한 제어 기능
- 저소음, 고성능 유압 제어 시스템
- 7인치 터치 스크린을 통한 지능형 제어
- 코끼리 다이 완비
- 버링툴 사용 가능 암 제어 시스템
- 다양한 펀치 / 다이 보유
- 튼튼한 내구성과 저소음

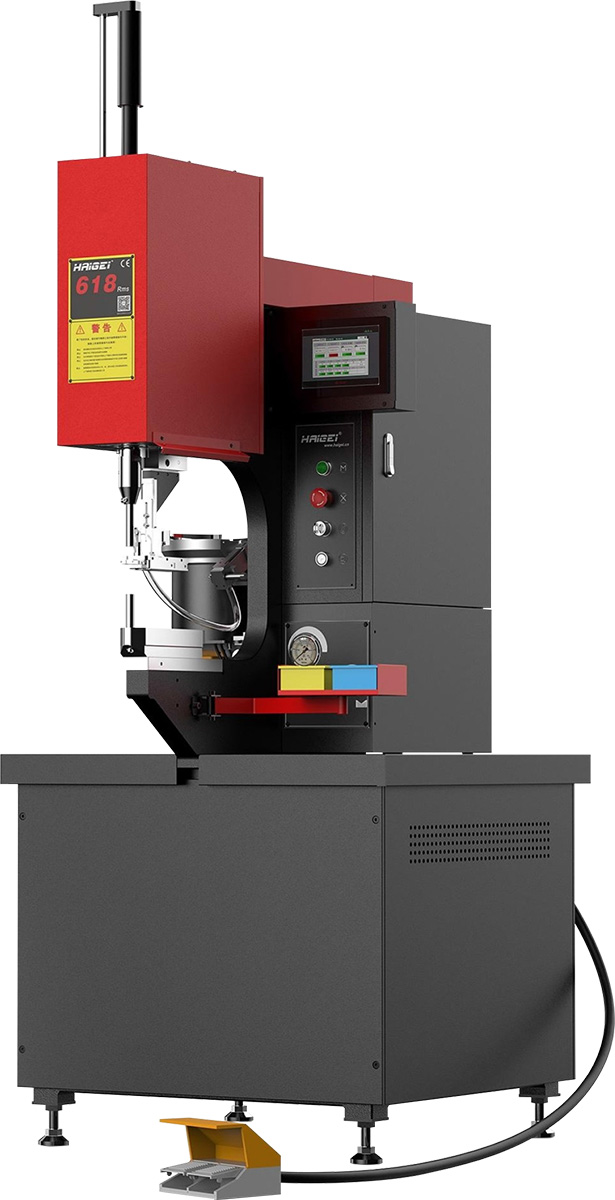

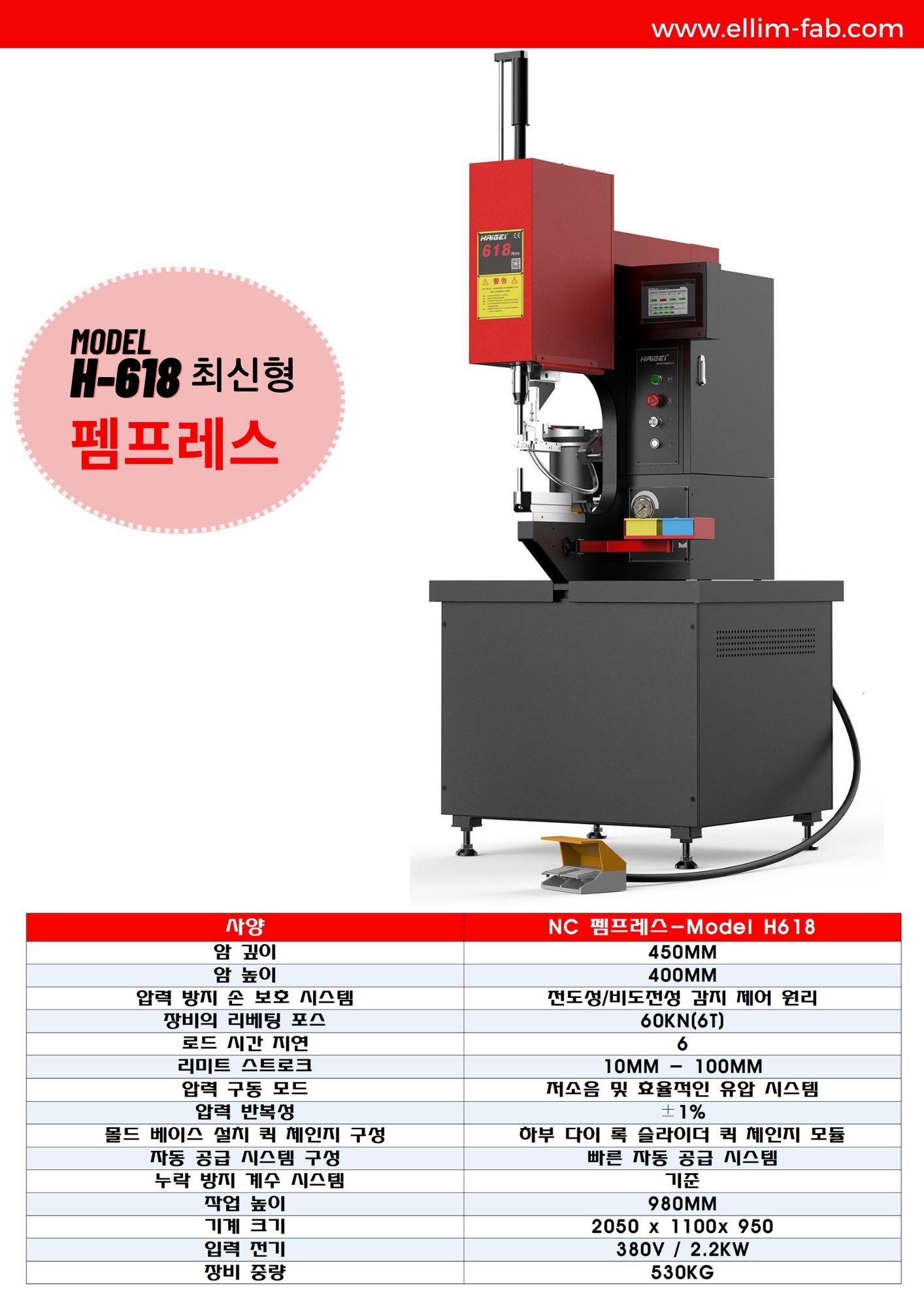

NC 펨 프레스 H-618
최신형 펨 프레스
| 항목 |
사양 |
| 암 깊이 |
450㎜ |
| 암 높이 |
400㎜ |
| 압력 방지 손 보호 시스템 |
전도성/비전도성 감지 제어 원리 |
| 장비의 리베팅 포스 |
60kn (6T) |
| 로드 시간 지연 |
6 |
| 리미트 스트로크 |
10~100㎜ |
| 압력 구동 모드 |
저소음 및 효율적인 유압 시스템 |
| 압력 반복성 |
±1% |
| 몰드 베이스 설치 퀵 체인지 구성 |
하부 다이 록 슬라이더 퀵 체인지 모듈 |
| 자동 공급 시스템 구성 |
빠른 자동 공급 시스템 |
| 누락 방지 계수 시스템 |
기준 |
| 작업 높이 |
980㎜ |
| 기계 크기 |
2,050 × 1,100 × 950㎜ |
| 입력 전기 |
380V / 2.2kw |
| 장비 중량 |
530kg |

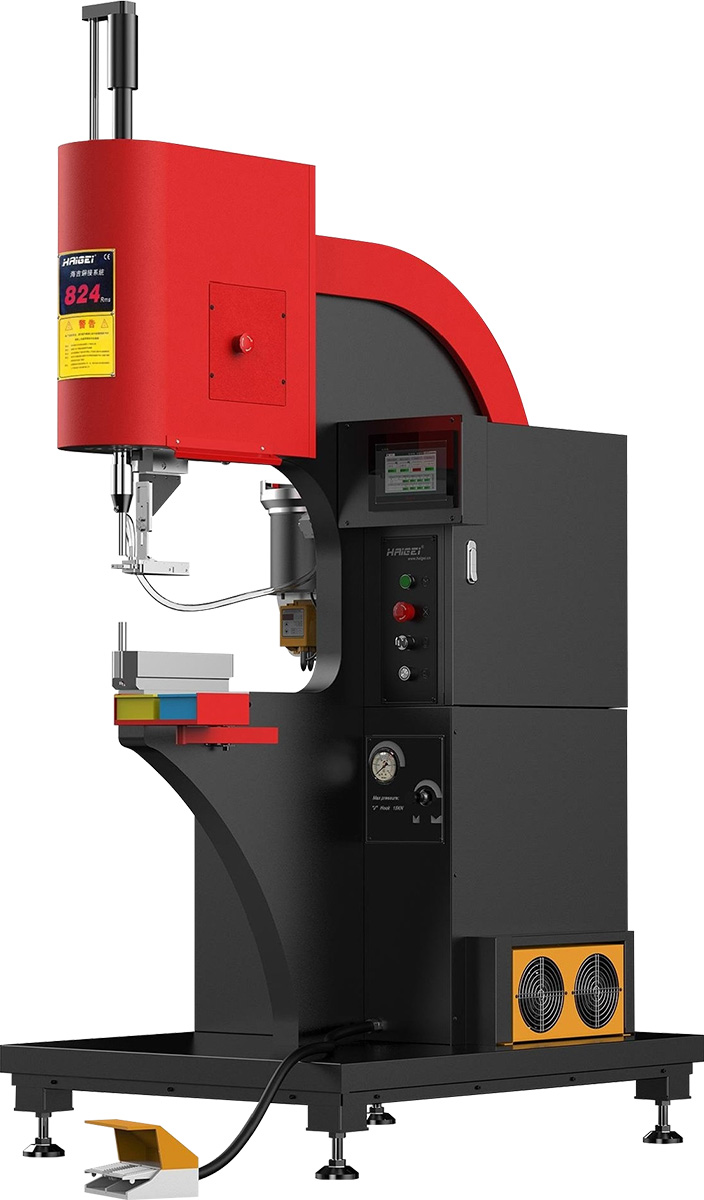

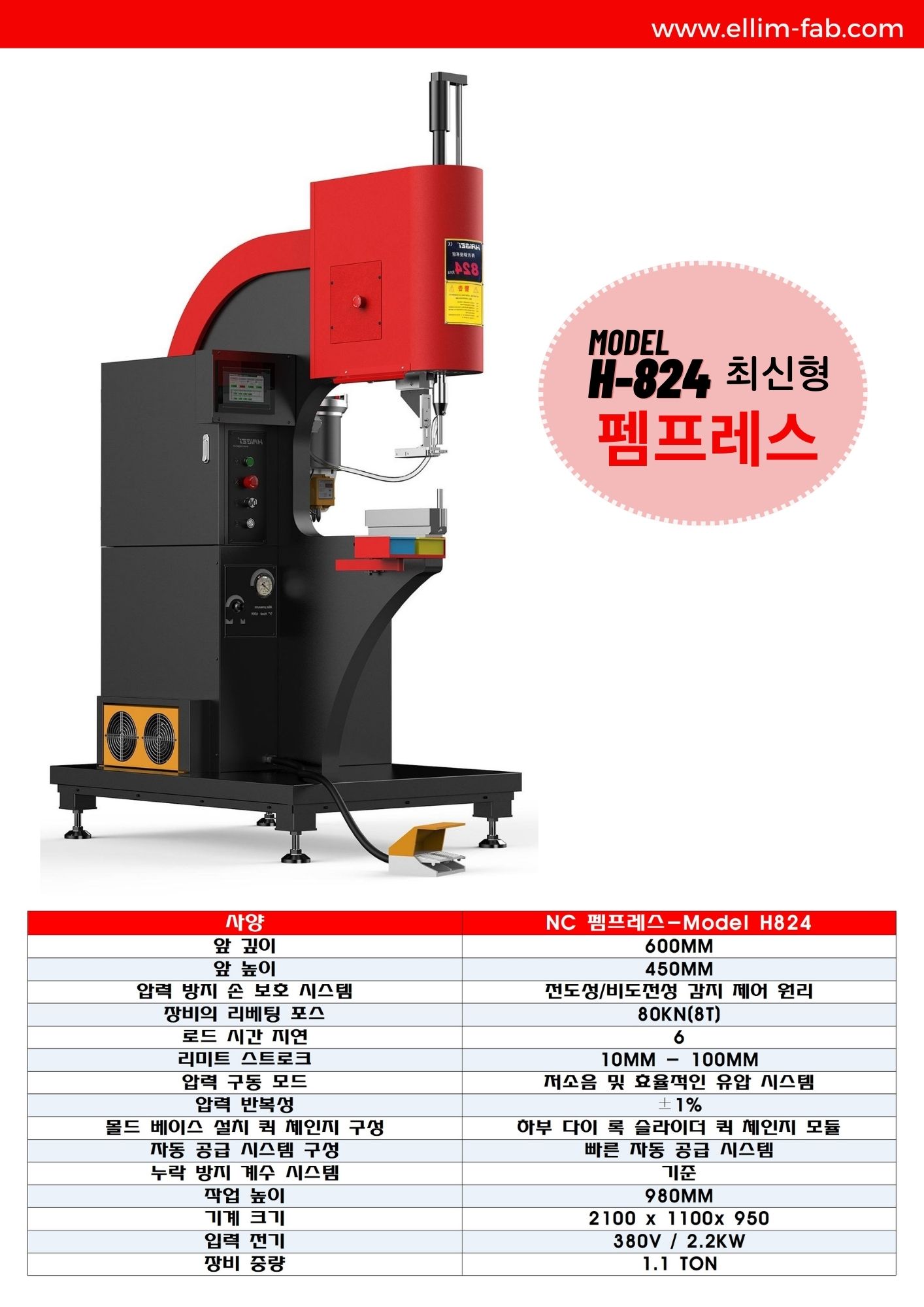

NC 펨 프레스 H-824
최신형 펨 프레스
| 항목 |
사양 |
| 암 깊이 |
600㎜ |
| 암 높이 |
450㎜ |
| 압력 방지 손 보호 시스템 |
전도성/비전도성 감지 제어 원리 |
| 장비의 리베팅 포스 |
80kn (8T) |
| 로드 시간 지연 |
6 |
| 리미트 스트로크 |
10~100㎜ |
| 압력 구동 모드 |
저소음 및 효율적인 유압 시스템 |
| 압력 반복성 |
±1% |
| 몰드 베이스 설치 퀵 체인지 구성 |
하부 다이 록 슬라이더 퀵 체인지 모듈 |
| 자동 공급 시스템 구성 |
빠른 자동 공급 시스템 |
| 누락 방지 계수 시스템 |
기준 |
| 작업 높이 |
980㎜ |
| 기계 크기 |
2,100 × 1,100 × 950㎜ |
| 입력 전기 |
380V / 2.2kw |
| 장비 중량 |
1.1 Ton |

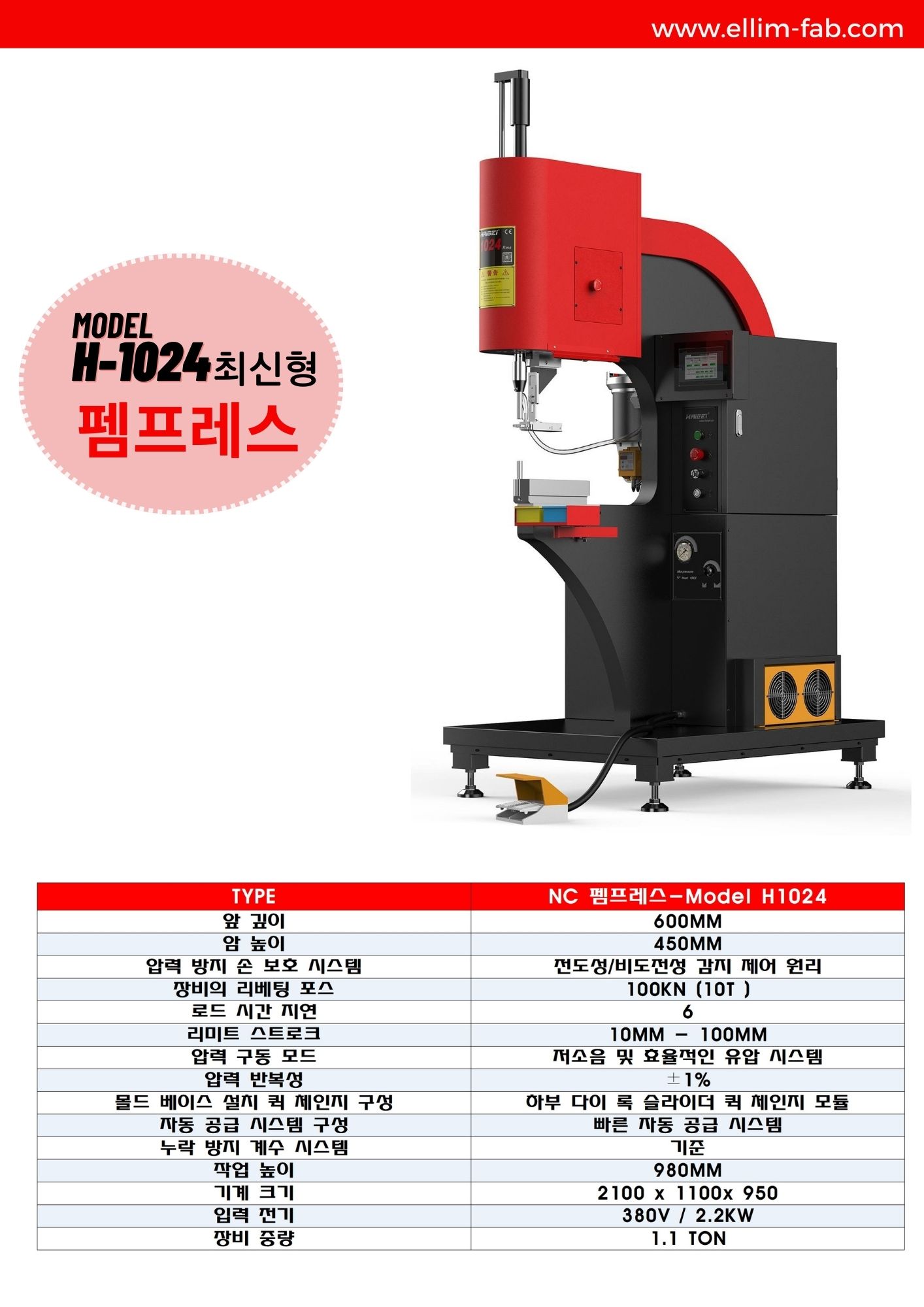

NC 펨 프레스 H-1024
최신형 펨 프레스
| 항목 |
사양 |
| 암 깊이 |
600㎜ |
| 암 높이 |
450㎜ |
| 압력 방지 손 보호 시스템 |
전도성/비전도성 감지 제어 원리 |
| 장비의 리베팅 포스 |
100kn (10T) |
| 로드 시간 지연 |
6 |
| 리미트 스트로크 |
10~100㎜ |
| 압력 구동 모드 |
저소음 및 효율적인 유압 시스템 |
| 압력 반복성 |
±1% |
| 몰드 베이스 설치 퀵 체인지 구성 |
하부 다이 록 슬라이더 퀵 체인지 모듈 |
| 자동 공급 시스템 구성 |
빠른 자동 공급 시스템 |
| 누락 방지 계수 시스템 |
기준 |
| 작업 높이 |
980㎜ |
| 기계 크기 |
2,100 × 1,100 × 950㎜ |
| 입력 전기 |
380V / 2.2kw |
| 장비 중량 |
1.1 Ton |

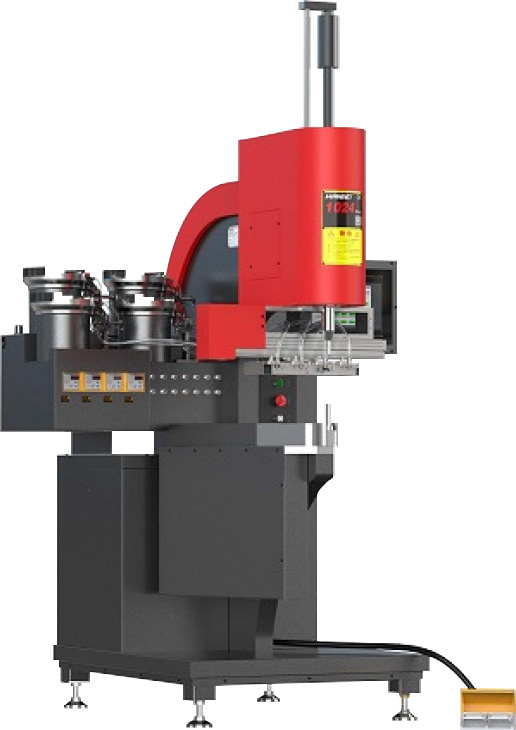

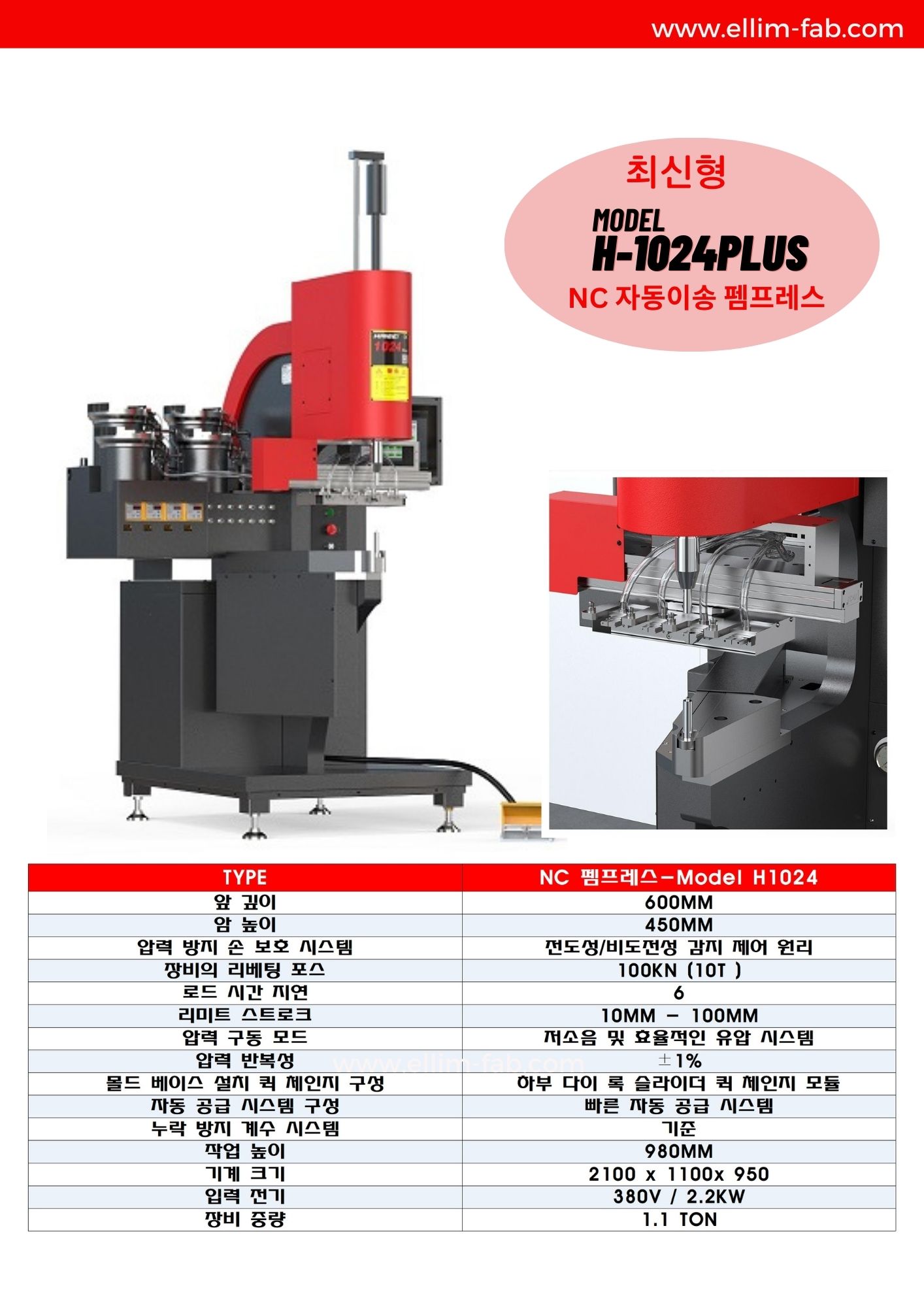

NC 자동이송 펨 프레스 H-1024 Plus
최신형 펨 프레스
| 항목 |
사양 |
| 암 깊이 |
600㎜ |
| 암 높이 |
450㎜ |
| 압력 방지 손 보호 시스템 |
전도성/비전도성 감지 제어 원리 |
| 장비의 리베팅 포스 |
100kn (10T) |
| 로드 시간 지연 |
6 |
| 리미트 스트로크 |
10~100㎜ |
| 압력 구동 모드 |
저소음 및 효율적인 유압 시스템 |
| 압력 반복성 |
±1% |
| 몰드 베이스 설치 퀵 체인지 구성 |
하부 다이 록 슬라이더 퀵 체인지 모듈 |
| 자동 공급 시스템 구성 |
빠른 자동 공급 시스템 |
| 누락 방지 계수 시스템 |
기준 |
| 작업 높이 |
980㎜ |
| 기계 크기 |
2,100 × 1,100 × 950㎜ |
| 입력 전기 |
380V / 2.2kw |
| 장비 중량 |
1.1 Ton |

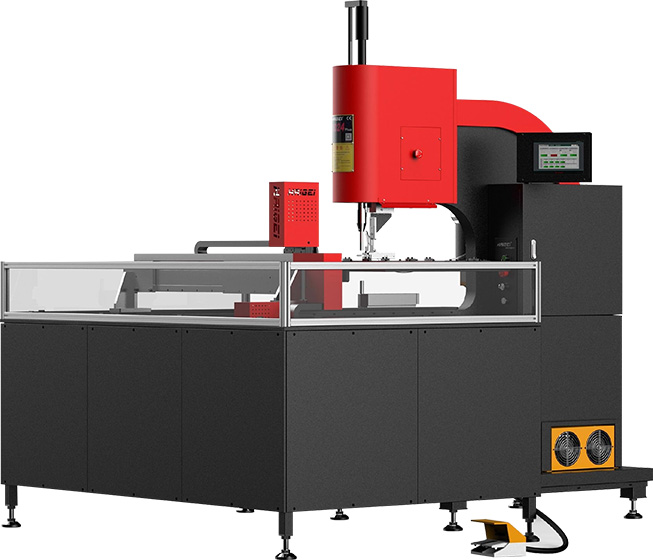

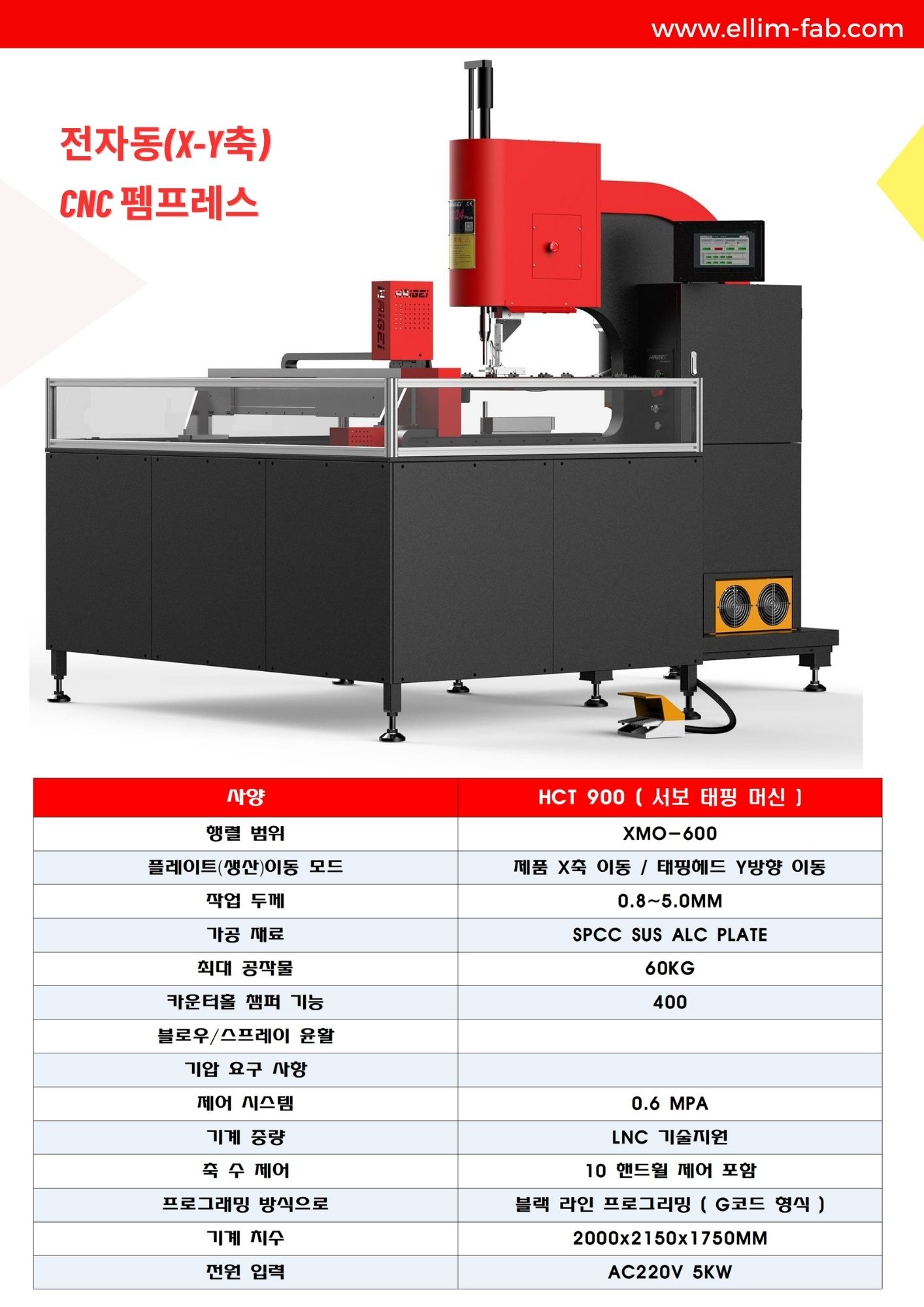

전자동(X-Y축) CNC 펨 프레스 HCT 900
서보 태핑 머신
| 항목 |
사양 |
| 행렬 범위 |
XMO-600 |
| 플레이트(생산) 이동 모드 |
제품 X축 이동 / 태핑헤드 Y방향 이동 |
| 작업 두께 |
0.8~5.0㎜ |
| 가공 재료 |
SPCC SUS ALC Plate |
| 최대 공작물 |
60㎏ |
| 카운터홀 챔퍼 기능 |
400 |
| 블로우/스프레이 윤활 |
|
| 기압 요구 사항 |
|
| 제어 시스템 |
0.6 MPA |
| 기계 중량 |
LNC 기술 지원 |
| 축 수 제어 |
10 핸드휠 제어 포함 |
| 프로그래밍 방식 |
블랙 라인 프로그래밍 (G코드 형식) |
| 기계 치수 |
2,000 × 2,150 × 1,750㎜ |
| 전원 입력 |
AC220V 5㎾ |
특별사양

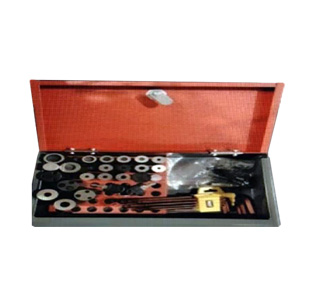

기본 부품 Box

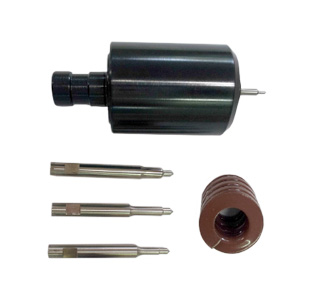

엘림 버링 Tool set

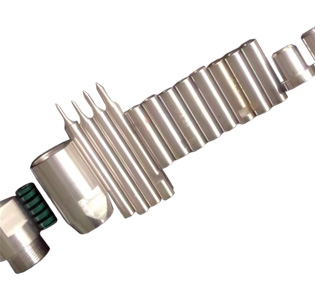

신형 버링 Tool set

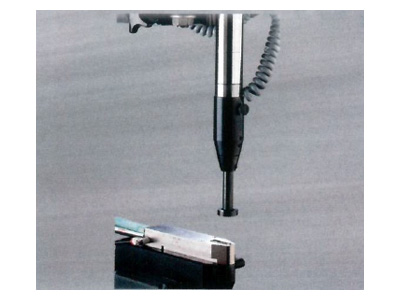

버링 툴 장착 모습

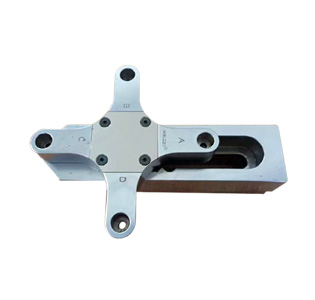

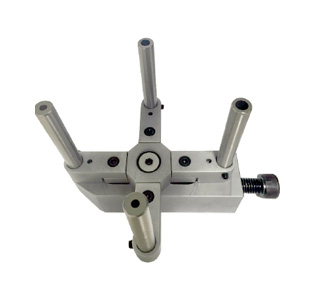

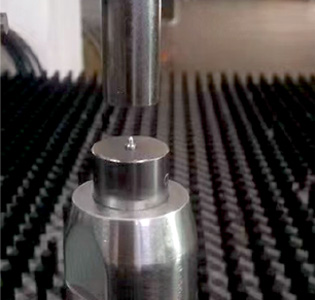

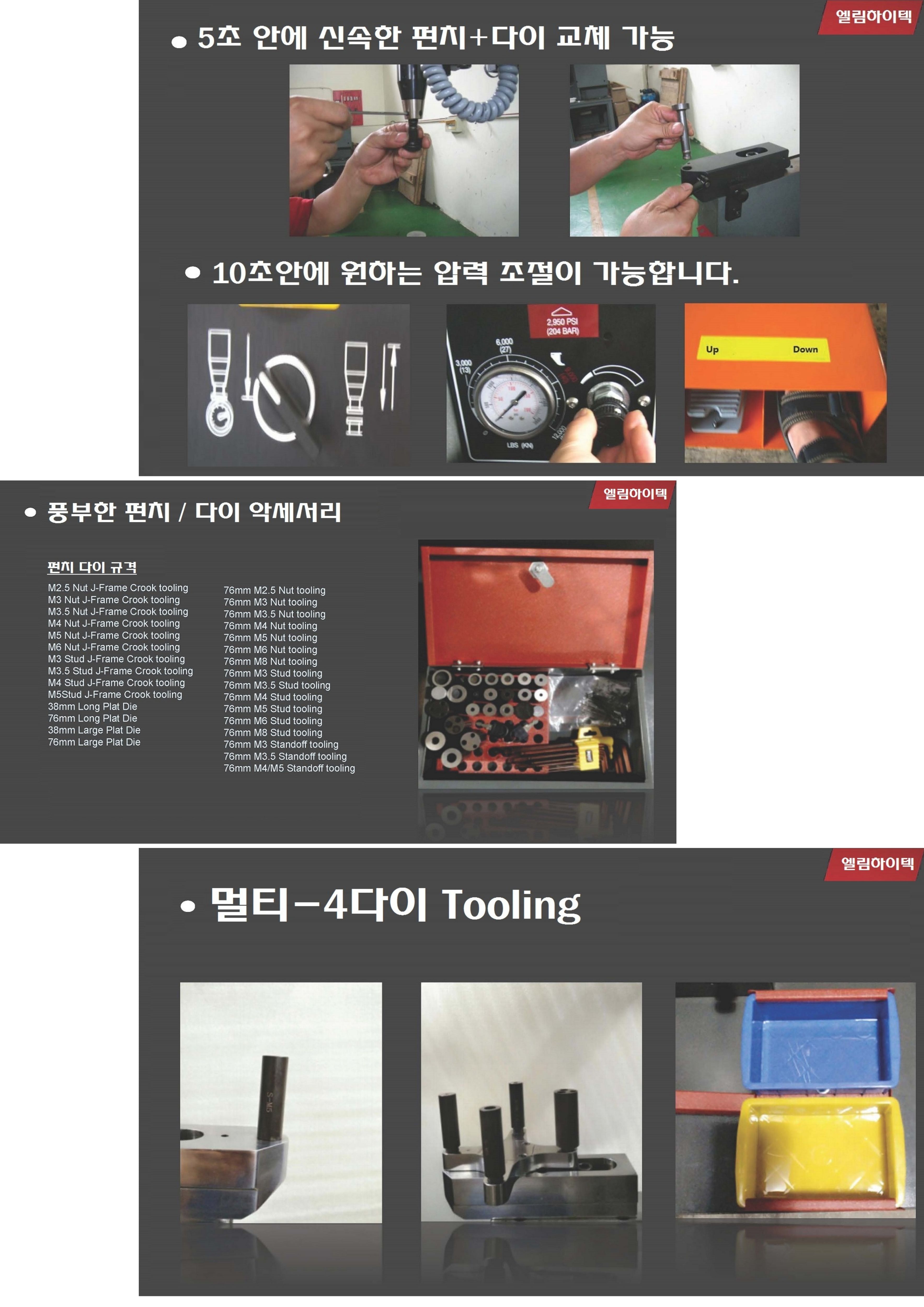

4-멀티 다이
4-멀티 다이

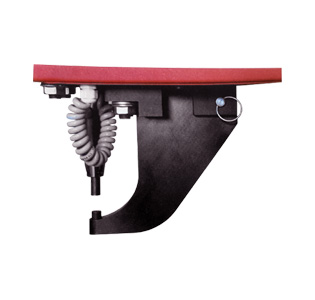

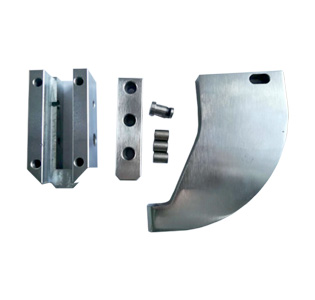

코끼리 다이 Set
코끼리 다이 장착된 모습

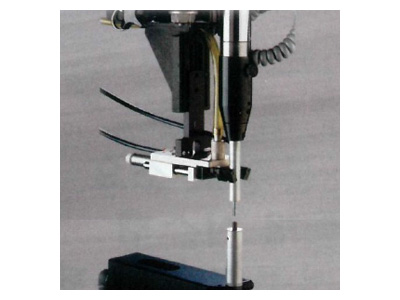

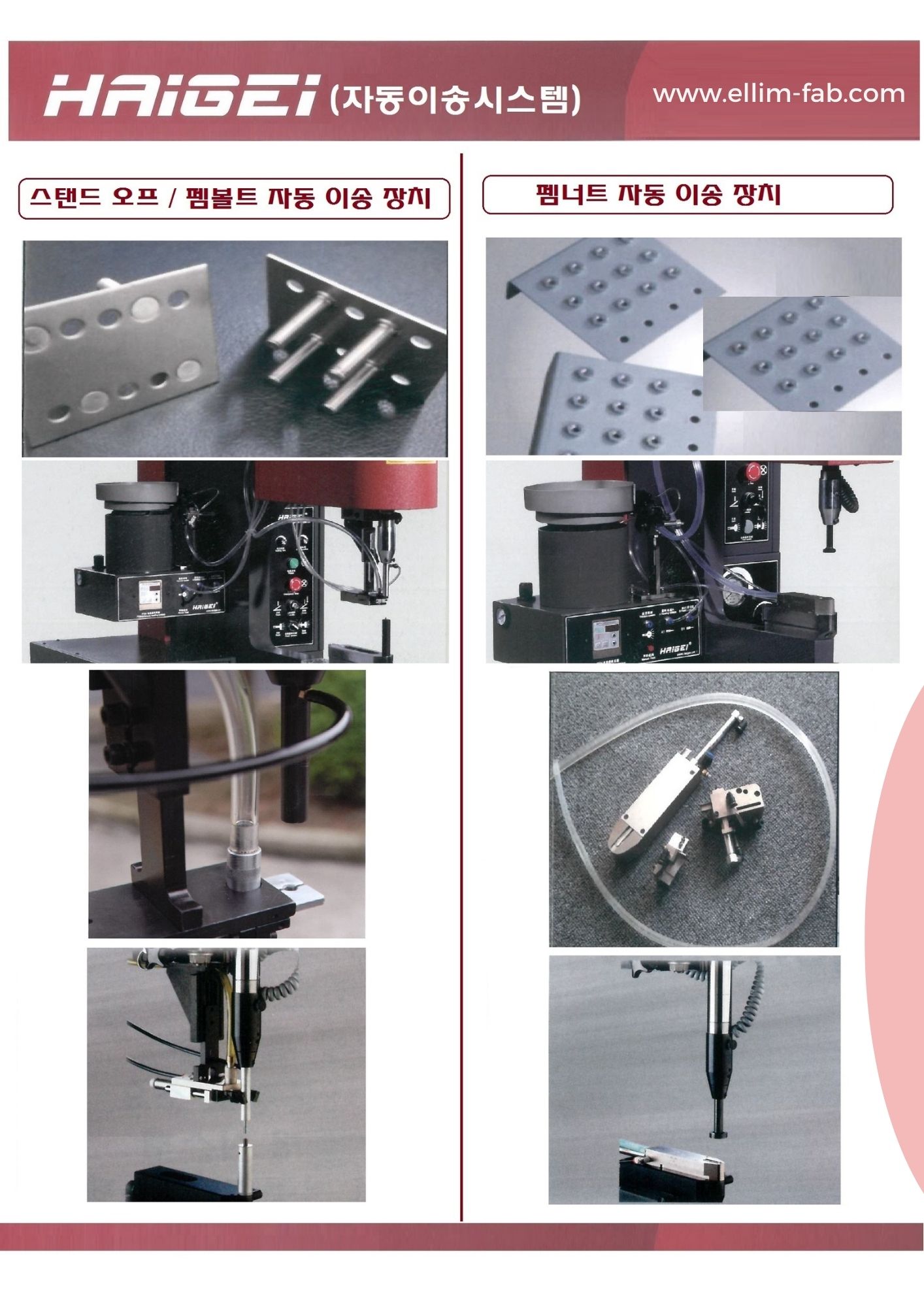

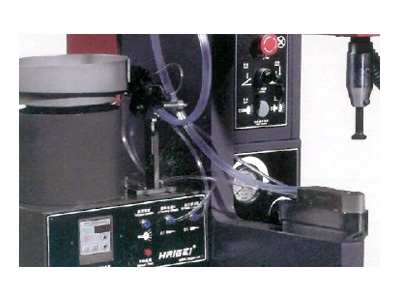

HAiGEi (자동 이송 시스템)

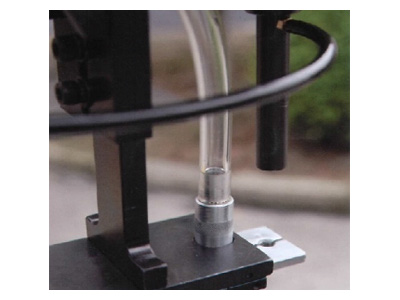

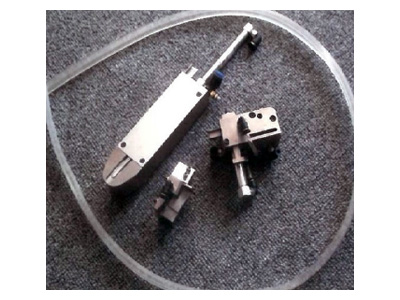

스텐드 오프 / 펨 볼트 자동 이송 장치
펨 너트 자동 이송 장치

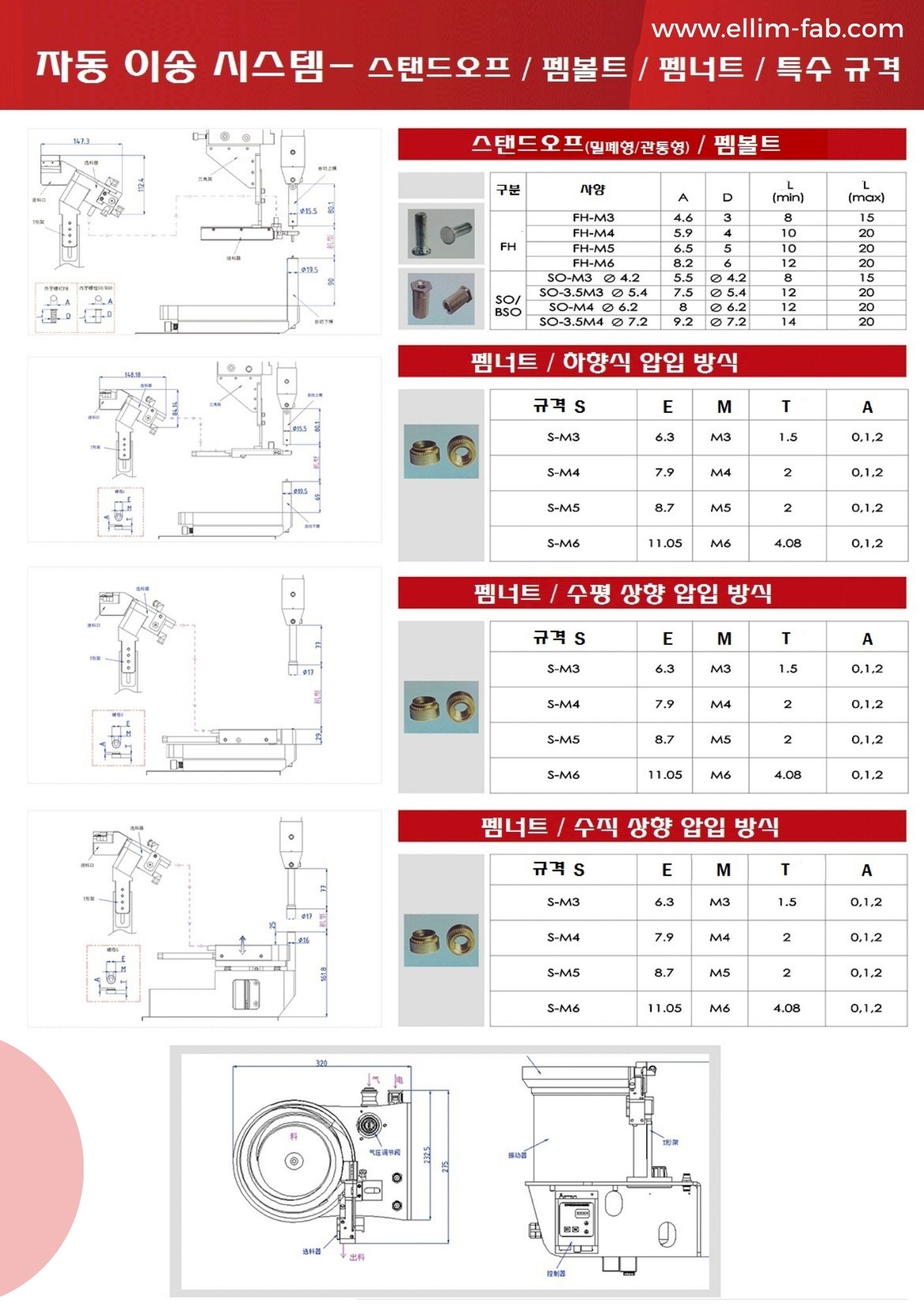

특수규격

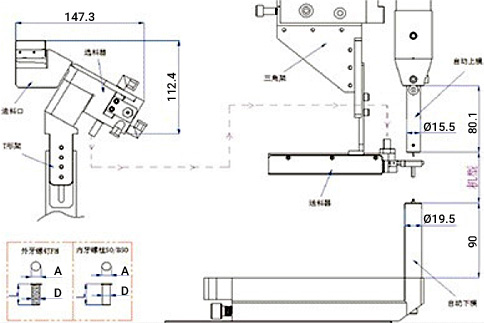

스텐드오프 / 펨 볼트 도면

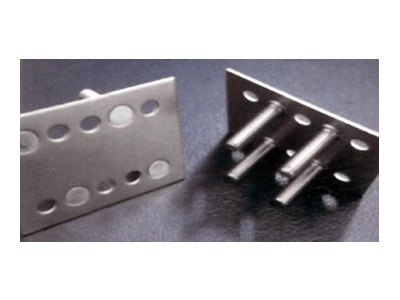

스텐드오프 (밀폐형/관통형) / 펨 볼트
| 구분 |
사양 |
A |
D |
L (min) |
L (max) |
| FH |
FH-M3 |
4.6 |
3 |
8 |
15 |
| FH-M4 |
5.9 |
4 |
10 |
20 |
| FH-M5 |
6.5 |
5 |
10 |
20 |
| FH-M6 |
8.2 |
6 |
12 |
20 |
| SO/BSO |
SO-M3 Ø4.2 |
5.5 |
Ø4.2 |
8 |
15 |
| SO-3.5M3 Ø5.4 |
7.5 |
Ø5.4 |
12 |
20 |
| SO-M4 Ø6.2 |
8 |
Ø6.2 |
12 |
20 |
| SO-3.5M4 Ø7.2 |
9.2 |
Ø7.2 |
14 |
20 |
팸너트/하향식 도면
펨 너트 하향 압입 방식
| 규격 S |
E |
M |
T |
A |
| S-M3 |
6.3 |
M3 |
1.5 |
0, 1, 2 |
| S-M4 |
7.9 |
M4 |
2 |
0, 1, 2 |
| S-M5 |
8.7 |
M5 |
2 |
0, 1, 2 |
| S-M6 |
11.05 |
M6 |
4.08 |
0, 1, 2 |

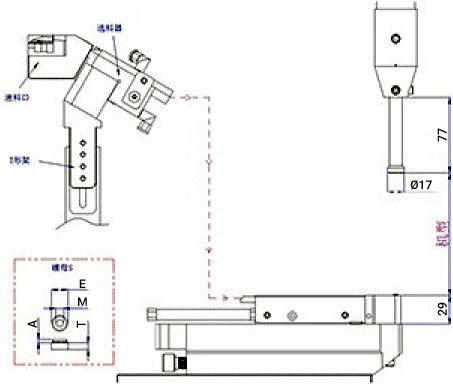

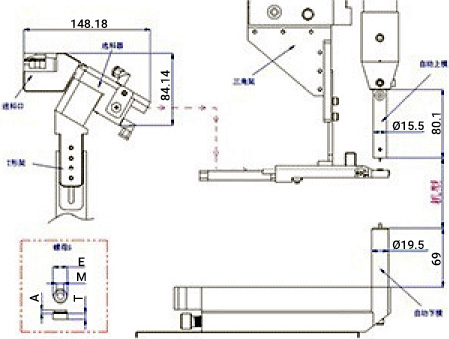

펨 너트 수평 상향식 도면
펨 너트 수평 상향 압입 방식
| 규격 S |
E |
M |
T |
A |
| S-M3 |
6.3 |
M3 |
1.5 |
0, 1, 2 |
| S-M4 |
7.9 |
M4 |
2 |
0, 1, 2 |
| S-M5 |
8.7 |
M5 |
2 |
0, 1, 2 |
| S-M6 |
11.05 |
M6 |
4.08 |
0, 1, 2 |
펨 너트 수직 상향식 도면
펨 너트 수직 상향 압입 방식
| 규격 S |
E |
M |
T |
A |
| S-M3 |
6.3 |
M3 |
1.5 |
0, 1, 2 |
| S-M4 |
7.9 |
M4 |
2 |
0, 1, 2 |
| S-M5 |
8.7 |
M5 |
2 |
0, 1, 2 |
| S-M6 |
11.05 |
M6 |
4.08 |
0, 1, 2 |
