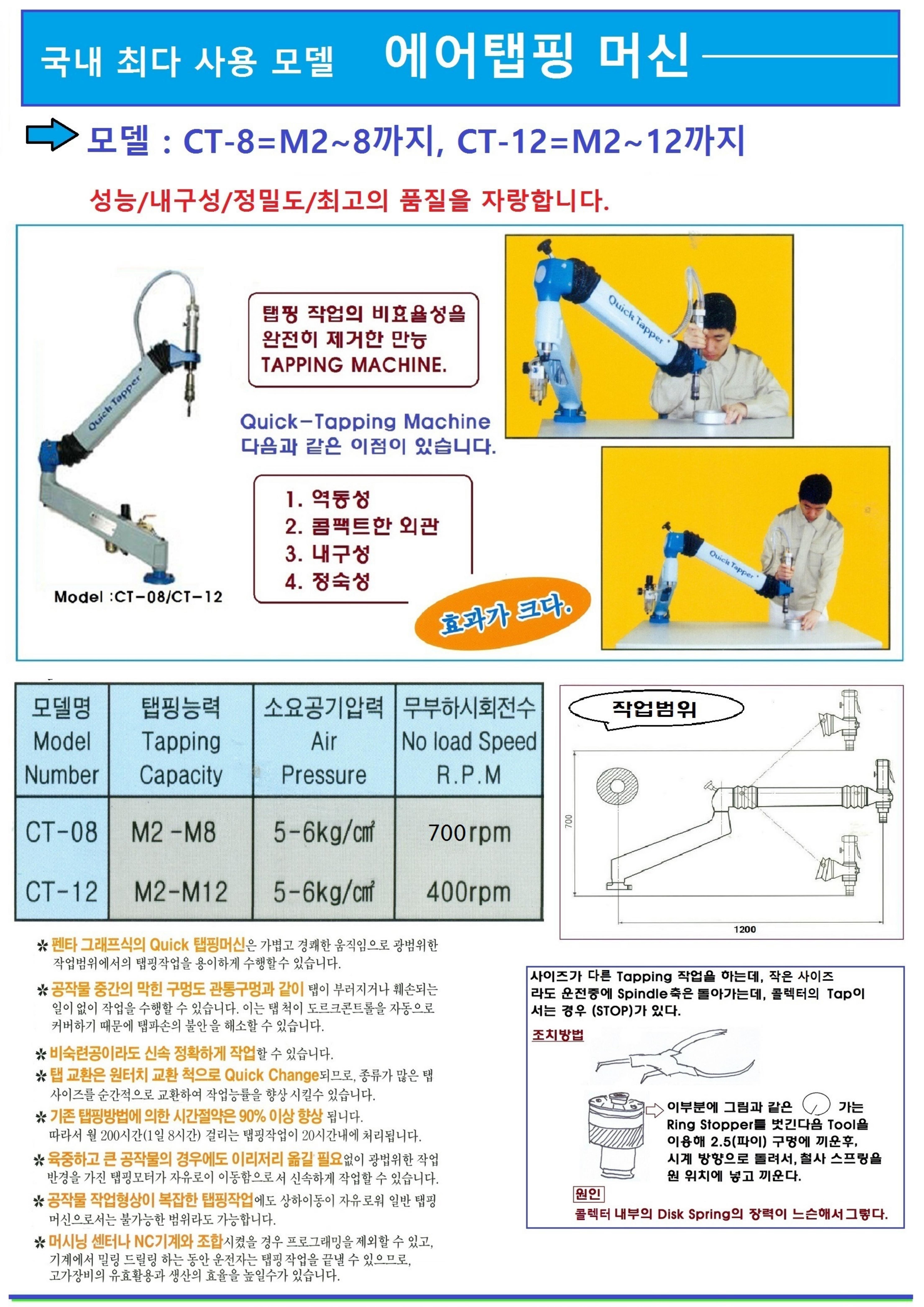

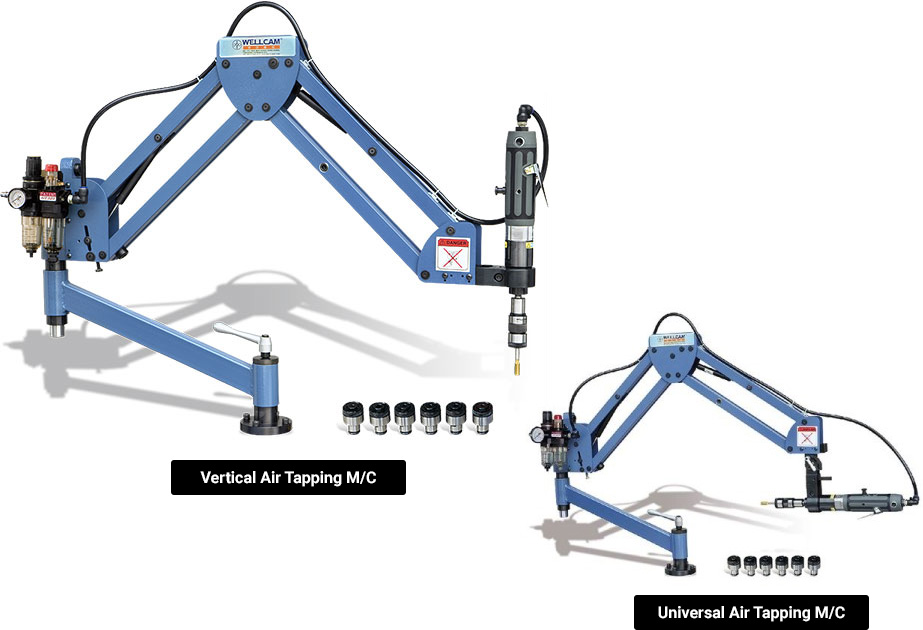

에어 탭핑 머신
Air Tapping M/C 에어 탭핑 머신
- 탭핑 작업의 비효율성을 완전히 제거한 만능 Tapping M/C
- 성능/내구성/정밀도/최고의 품질
- 역동성/콤팩트한 외관/내구성/정숙성
국내 최다 사용 모델
- 특징
-

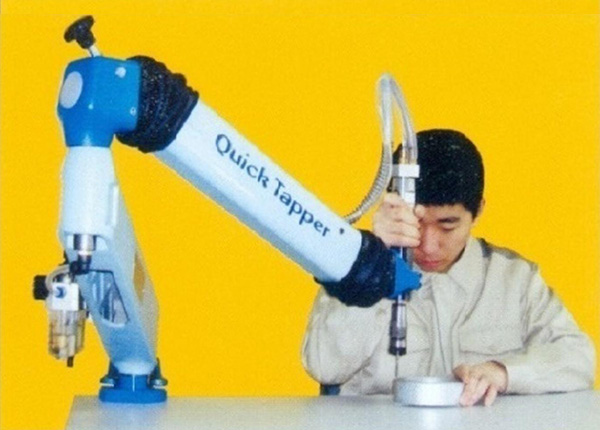

- 팬터그래프 식의 Quick 탭핑 머신은 가볍고 경쾌한 움직임으로 광범위한 작업 범위에서의 탭핑 작업을 용이하게 수행할 수 있습니다.
- 공작물 중간의 막힌 구멍도 관통 구멍과 같이 탭이 부러지거나 훼손되는 일이 없이 작업을 수행할 수 있습니다. 이는 탭 척이 토크(Torque) 컨트롤을 자동으로 커버하기 때문에 탭 파손의 불안을 해소할 수 있습니다.
- 비숙련공이라도 신속 정확하게 작업할 수 있습니다.
- 탭 교환은 원터치 교환 척으로 Quick Change 되므로, 종류가 많은 탭 사이즈를 순간적으로 교환하여 작업능률을 향상시킬 수 있습니다.
- 기존 탭핑 방법에 의한 시간 절약은 90% 이상 향상됩니다. 따라서 월 200시간(1일 8시간) 걸리는 탭핑 작업이 20시간 내에 처리됩니다.
- 육중하고 큰 공작물의 경우에도 이리저리 옮길 필요 없이 광범위한 작업 반경을 가진 탭핑 모터가 자유로이 이동함으로써 신속하게 작업할 수 있습니다.
- 공작물 작업 형상이 복잡한 탭핑 작업에도 상하 이동이 자유로워 일반 탭핑 머신으로서는 불가능한 범위라도 가능합니다.
- 머시닝 센터나 NC 기계와 조합시켰을 경우 프로그래밍을 제외할 수 있고, 기계에서 밀링 드릴링 하는 동안 운전자는 탭핑 작업을 끝낼 수 있으므로, 고가 장비의 유효활용과 생산의 효율을 높일 수가 있습니다.

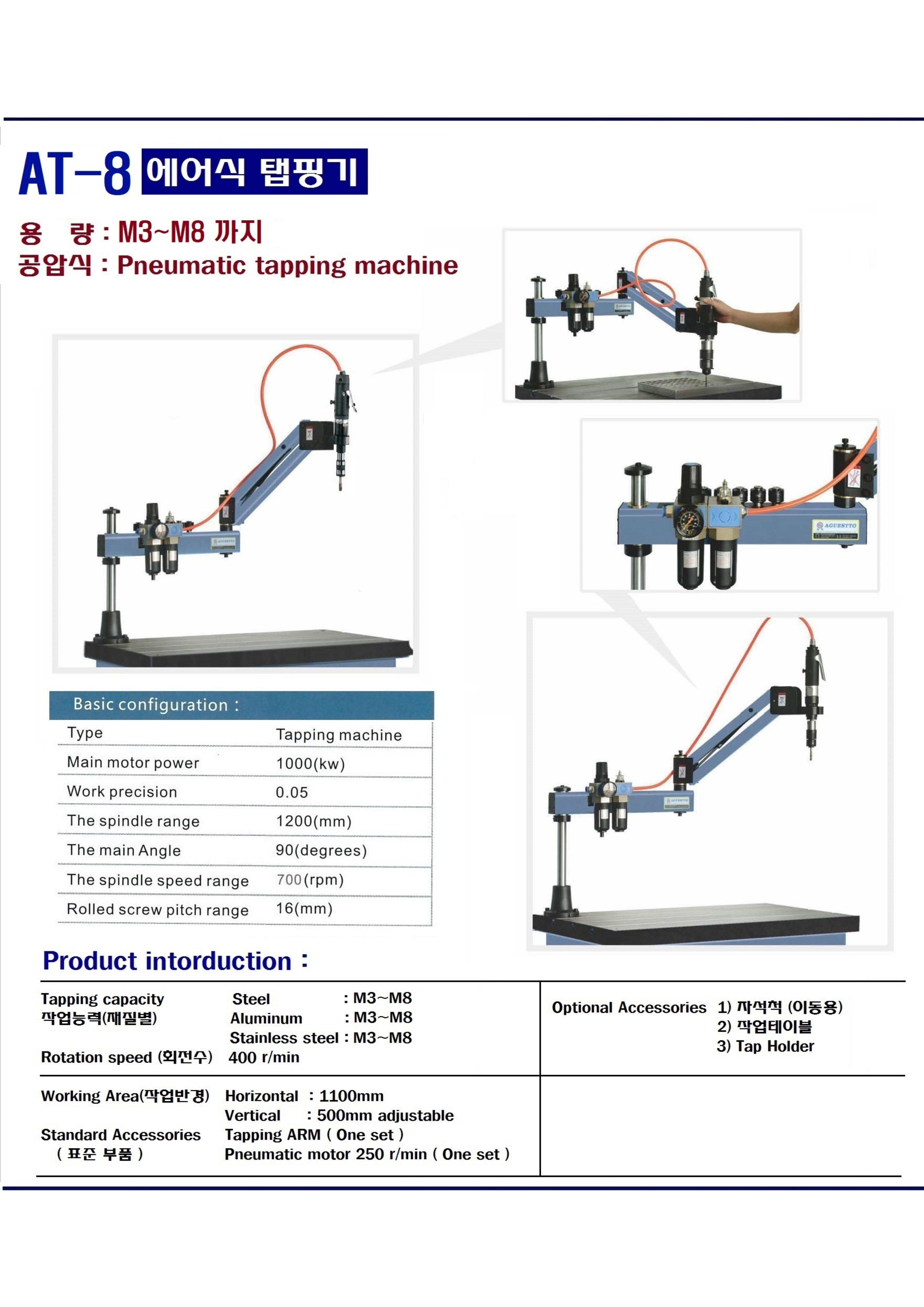

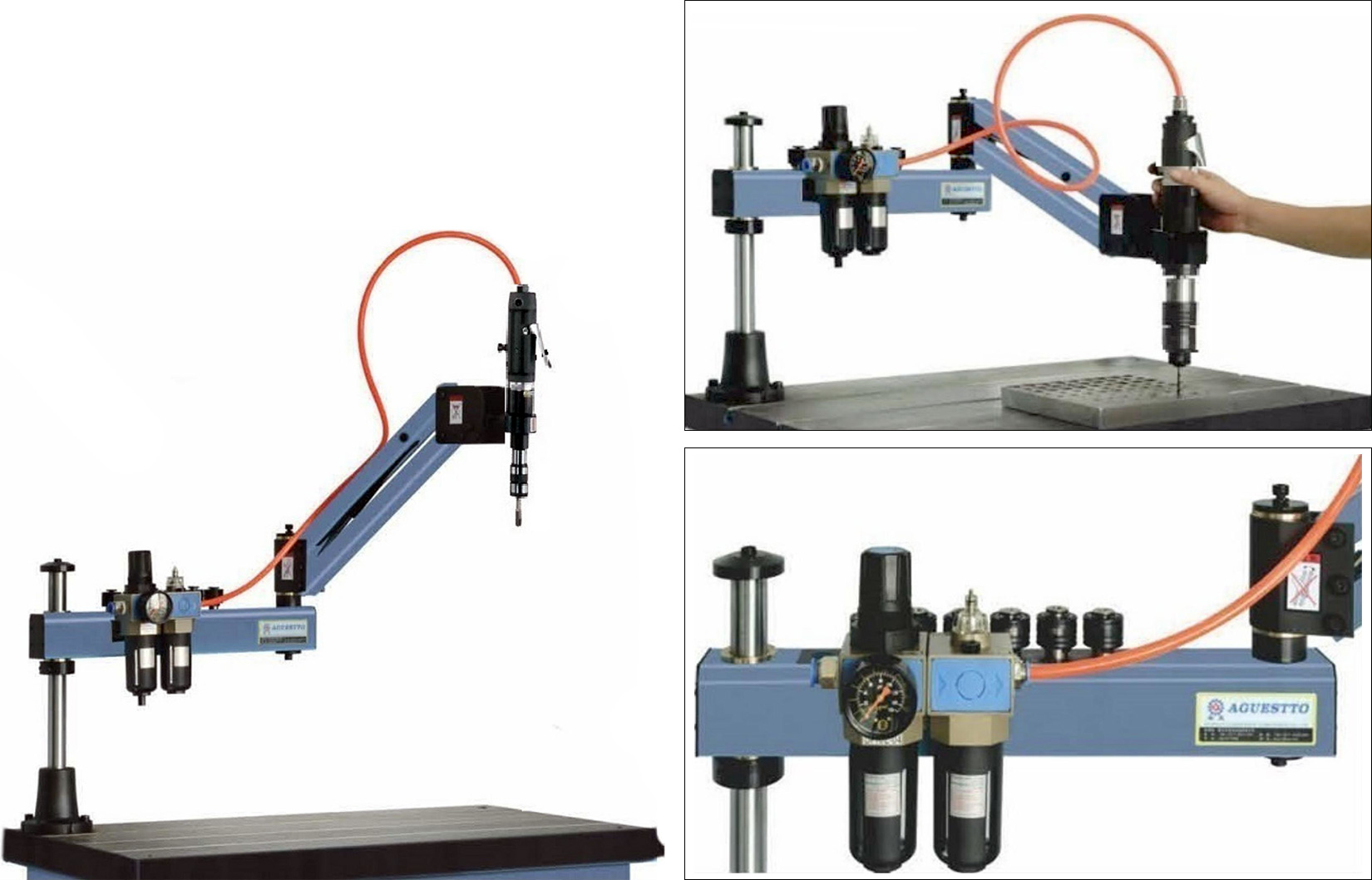

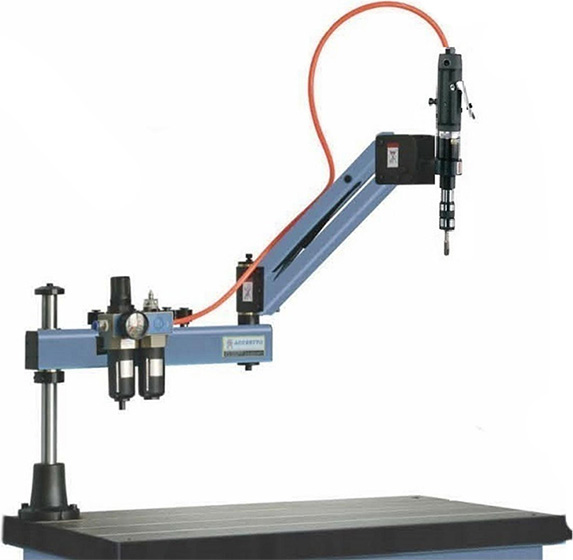

AT-8
Pneumatic Tapping M/C
| Basic Configuration | |
|---|---|
| Type | Tapping M/C |
| Main Motor Power | 1,000㎾ |
| Work Precision | 0.05 |
| Spindle Range | 1,200㎜ |
| Main Angle | 90 deg. |
| Spindle Speed Range | 700 rpm |
| Rolled Screw Pitch Range | 16㎜ |
| Product Introduction | ||
|---|---|---|
| 재질별 작업능력 | Steel | M3~M8 |
| Aluminum | M3~M8 | |
| Stainless Steel | M3~M8 | |
| 회전수 | 400 r/min | |
| 작업반경 | Horizontal | 1,100㎜ |
| Vertical | 500㎜ adjustable | |
| 표준 부품 | Tapping ARM (One set) | |
| Pneumatic motor 250 r/min (One set) | ||
| Ontional Acc. | 자석척 (이동용) / 작업 테이블 / Tap Holder | |
AT-10
Pneumatic Tapping M/C
| Basic Configuration | |
|---|---|
| Type | Tapping M/C |
| Main Motor Power | 1,000㎾ |
| Work Precision | 0.05 |
| Spindle Range | 1,200㎜ |
| Main Angle | 90 deg. |
| Spindle Speed Range | 700 rpm |
| Rolled Screw Pitch Range | 16㎜ |
| Product Introduction | ||
|---|---|---|
| 재질별 작업능력 | Steel | M3~M10 |
| Aluminum | M3~M10 | |
| Stainless Steel | M3~M8 | |
| 회전수 | 400 r/min | |
| 작업반경 | Horizontal | 1,100㎜ |
| Vertical | 500㎜ adjustable | |
| 표준 부품 | Tapping ARM (One set) | |
| Pneumatic motor 250 r/min (One set) | ||
| Ontional Acc. | 자석척 (이동용) / 작업 테이블 / Tap Holder | |

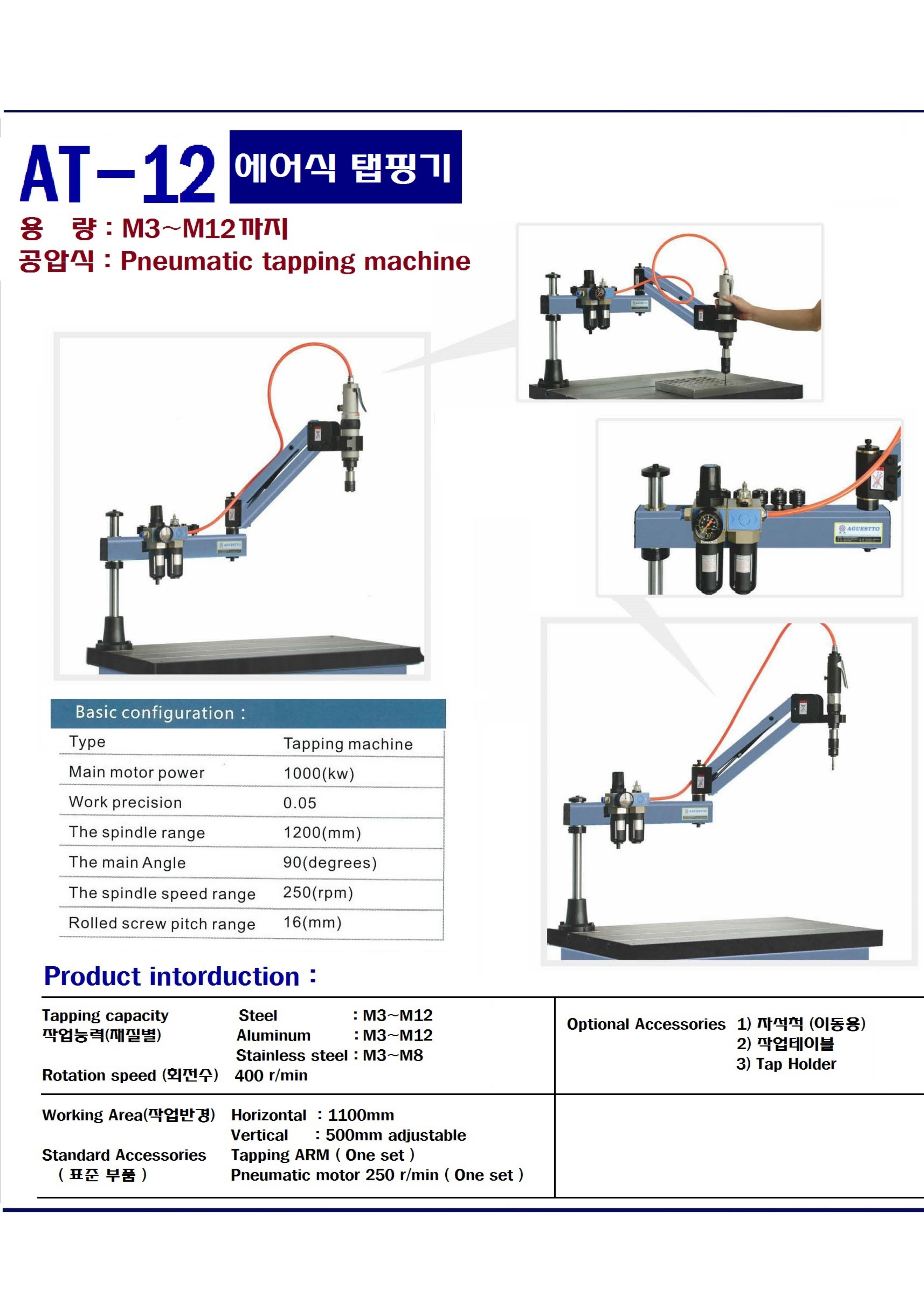

AT-12
Pneumatic Tapping M/C
| Basic Configuration | |
|---|---|
| Type | Tapping M/C |
| Main Motor Power | 1,000㎾ |
| Work Precision | 0.05 |
| Spindle Range | 1,200㎜ |
| Main Angle | 90 deg. |
| Spindle Speed Range | 700 rpm |
| Rolled Screw Pitch Range | 16㎜ |
| Product Introduction | ||
|---|---|---|
| 재질별 작업능력 | Steel | M3~M12 |
| Aluminum | M3~M12 | |
| Stainless Steel | M3~M8 | |
| 회전수 | 400 r/min | |
| 작업반경 | Horizontal | 1,100㎜ |
| Vertical | 500㎜ adjustable | |
| 표준 부품 | Tapping ARM (One set) | |
| Pneumatic motor 250 r/min (One set) | ||
| Ontional Acc. | 자석척 (이동용) / 작업 테이블 / Tap Holder | |

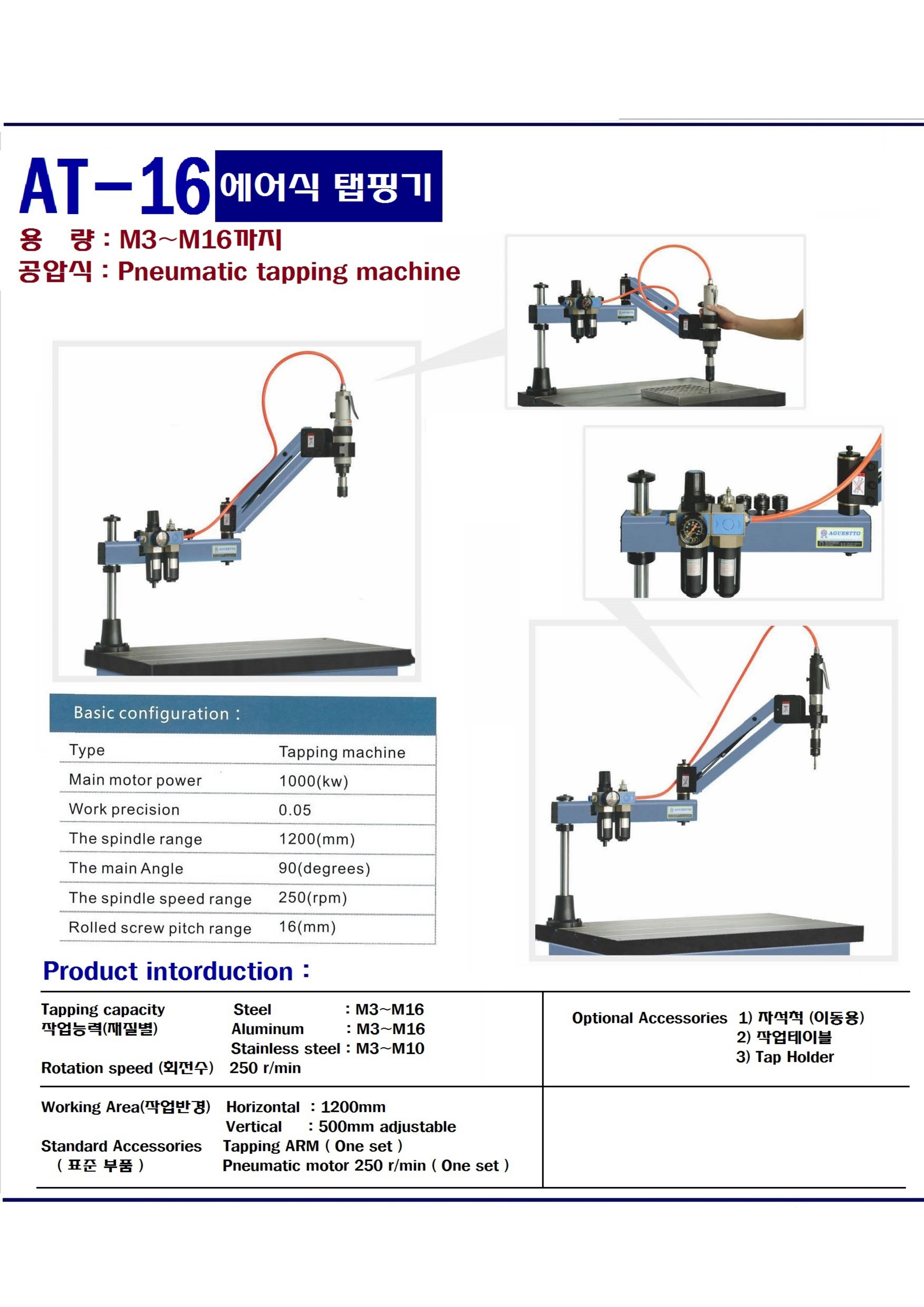

AT-16
Pneumatic Tapping M/C
| Basic Configuration | |
|---|---|
| Type | Tapping M/C |
| Main Motor Power | 1,000㎾ |
| Work Precision | 0.05 |
| Spindle Range | 1,200㎜ |
| Main Angle | 90 deg. |
| Spindle Speed Range | 700 rpm |
| Rolled Screw Pitch Range | 16㎜ |
| Product Introduction | ||
|---|---|---|
| 재질별 작업능력 | Steel | M3~M16 |
| Aluminum | M3~M16 | |
| Stainless Steel | M3~M10 | |
| 회전수 | 250 r/min | |
| 작업반경 | Horizontal | 1,200㎜ |
| Vertical | 500㎜ adjustable | |
| 표준 부품 | Tapping ARM (One set) | |
| Pneumatic motor 250 r/min (One set) | ||
| Ontional Acc. | 자석척 (이동용) / 작업 테이블 / Tap Holder | |
선택사양
선택사양

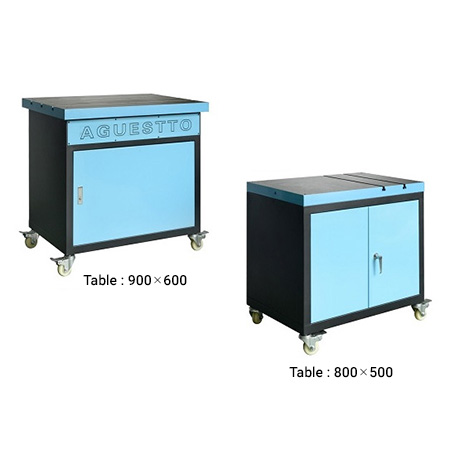

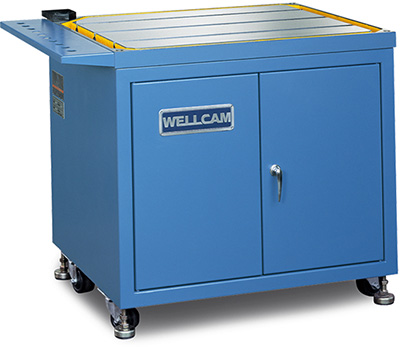

Work Table
| Specifications | AT-007 |
|---|---|
| Net Weight | 155㎏ |
| Gross Weight | 220㎏ |
| Working Table | 850×680×870㎜ |
| Packing Size | 950×820×1,080㎜ |

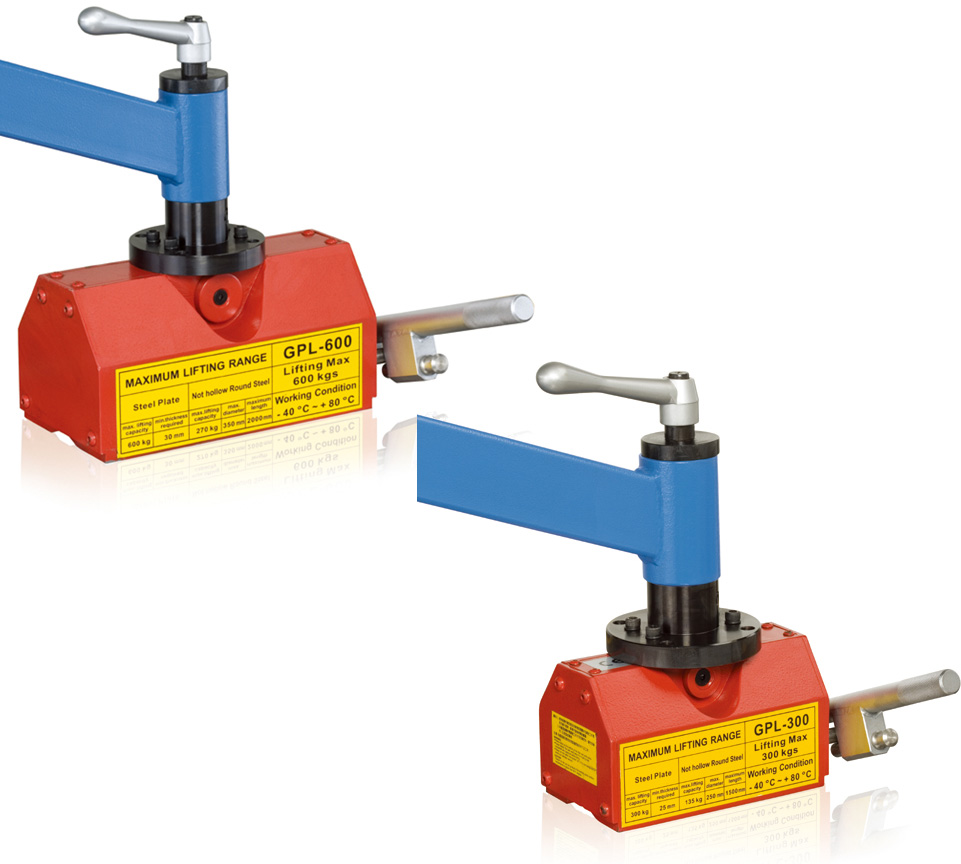

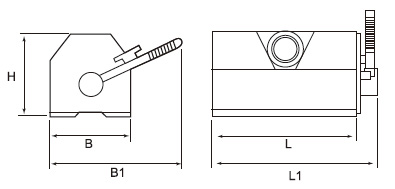

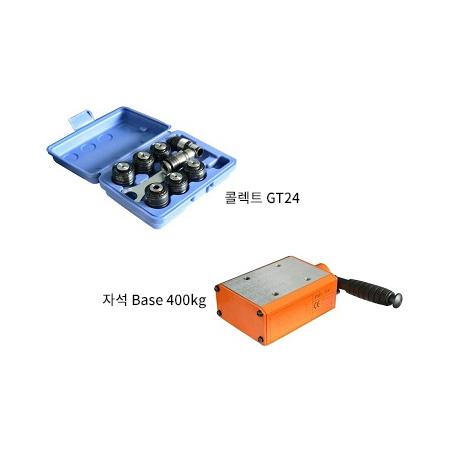

Portable Permanent Magnetic Base
| Specifications | GPL-300 | GPL-600 | |
|---|---|---|---|
| Magnetic Base | Capacity (㎏) | 300 | 600 |
| Packing Dimensions (㎝) | 22×13×16 | 30×16×16 | |
| Model for M/C | GT-10VM, GT-12VM, GT-16VM GT-10VM II, GT-12VM II, GT-16VM II GT-10VS, GT-12VS, GT-16VS |
GT-10VL, GT-12VL, GT-16VL GT-10VL II, GT-12VL II, GT-16VL II |
|
| Chucking face | 吸著面 | 93, 165 | 122, 236 |
| Dimensions | 外部面積尺寸 (㎜) | 96, 210, 185 | 120, 303, 265 |
| Steel Plate | Max. Lifting Capacity (㎏) | 300 | 600 |
| Min. Thickness Required (㎜) | 25 | 30 | |
| Not Hollow Round Steel | Max. Lifting Capacity (㎏) | 135 | 270 |
| Max. Diameter (㎜) | 250 | 350 | |
| Max. Length (㎜) | 1,500 | 2,000 | |
| Safety Cofficient | ×3.5 | ×3.5 | |
| Weight (㎏) | 11 | 26 | |

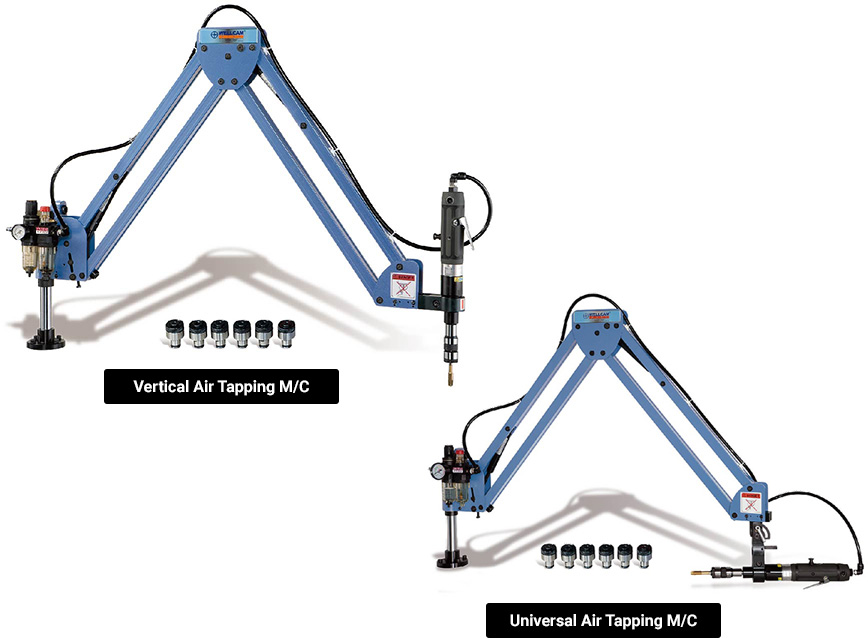

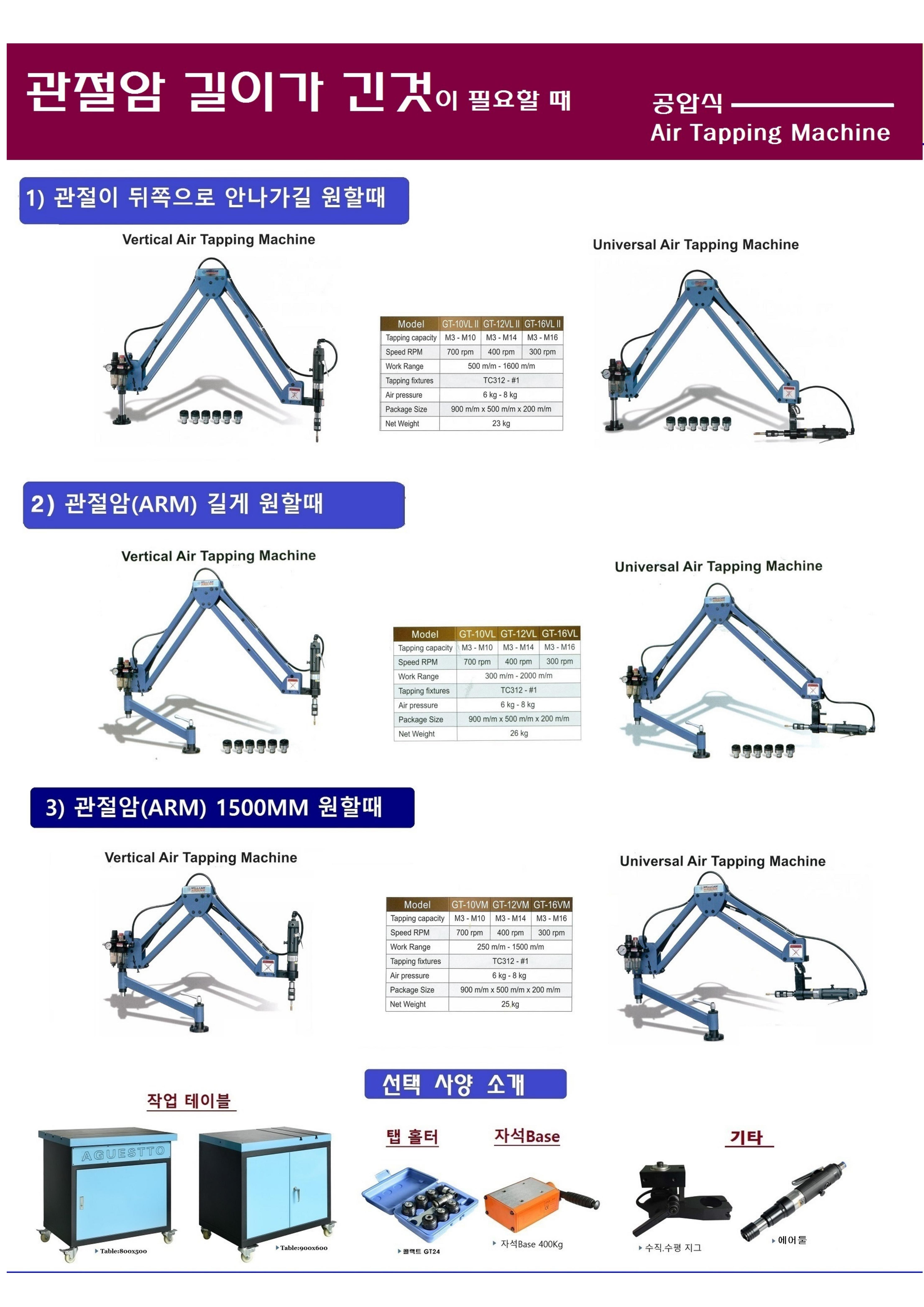

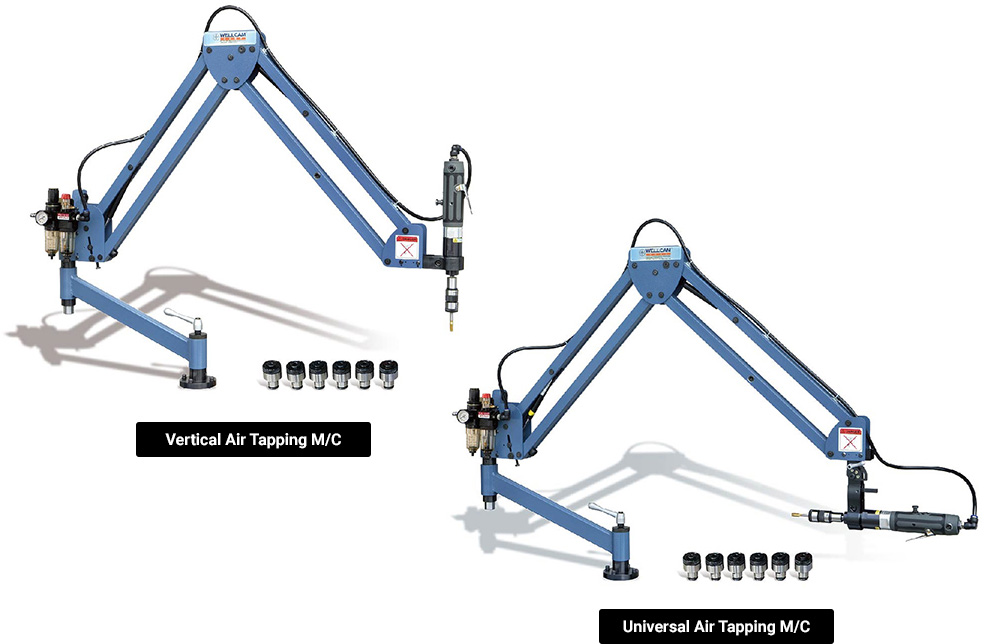

관절 암(ARM) 길이에 따른 옵션
관절이 뒷쪽으로 안 나가길 원할 때
| Model | GT-10VL II | GT-12VL II | GT-16VL II |
|---|---|---|---|
| Tapping Capacity | M3~M10 | M3~M14 | M3~M16 |
| Speed (RPM) | 700 | 400 | 300 |
| Work Range | 500~1,600㎜ | ||
| Tapping Fixtures | TC312-#1 | ||
| Air Pressure | 6~8㎏ | ||
| Package Size | 900×500×200㎜ | ||
| Net Weight | 23㎏ | ||
관절 암 길게 원할 때
| Model | GT-10VL | GT-12VL | GT-16VL |
|---|---|---|---|
| Tapping Capacity | M3~M10 | M3~M14 | M3~M16 |
| Speed (RPM) | 700 | 400 | 300 |
| Work Range | 300~2,000㎜ | ||
| Tapping Fixtures | TC312-#1 | ||
| Air Pressure | 6~8㎏ | ||
| Package Size | 900×500×200㎜ | ||
| Net Weight | 26㎏ | ||
관절 암 1,500㎜ 원할 때
| Model | GT-10VM | GT-12VM | GT-16VM |
|---|---|---|---|
| Tapping Capacity | M3~M10 | M3~M14 | M3~M16 |
| Speed (RPM) | 700 | 400 | 300 |
| Work Range | 250~1,500㎜ | ||
| Tapping Fixtures | TC312-#1 | ||
| Air Pressure | 6~8㎏ | ||
| Package Size | 900×500×200㎜ | ||
| Net Weight | 25㎏ | ||

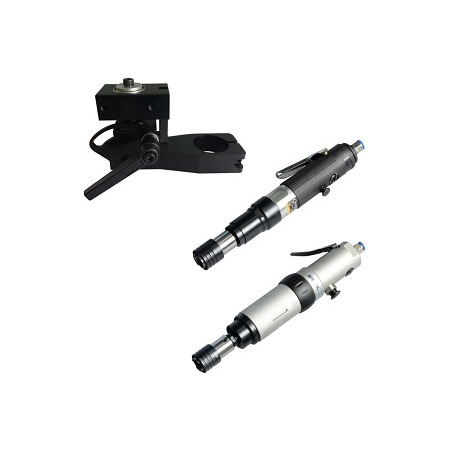

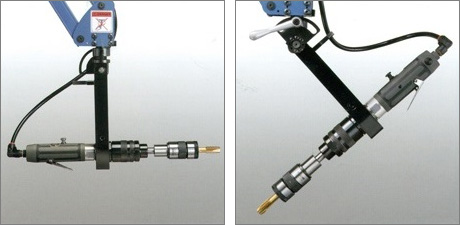

각도기 (수직+수평)
90° and Various Degree Tapping Device
| Model | Weight (㎏) |
|---|---|
| GT-10-90˚ | 1.5 |
| GT-12-90˚ | 1.5 |
| GT-16-90˚ | 1.5 |
| Model | Weight (㎏) |
|---|---|
| GT-20-90˚ | 3.5 |
| GT-24-90˚ | 3.5 |
