NCT 금형 연마기

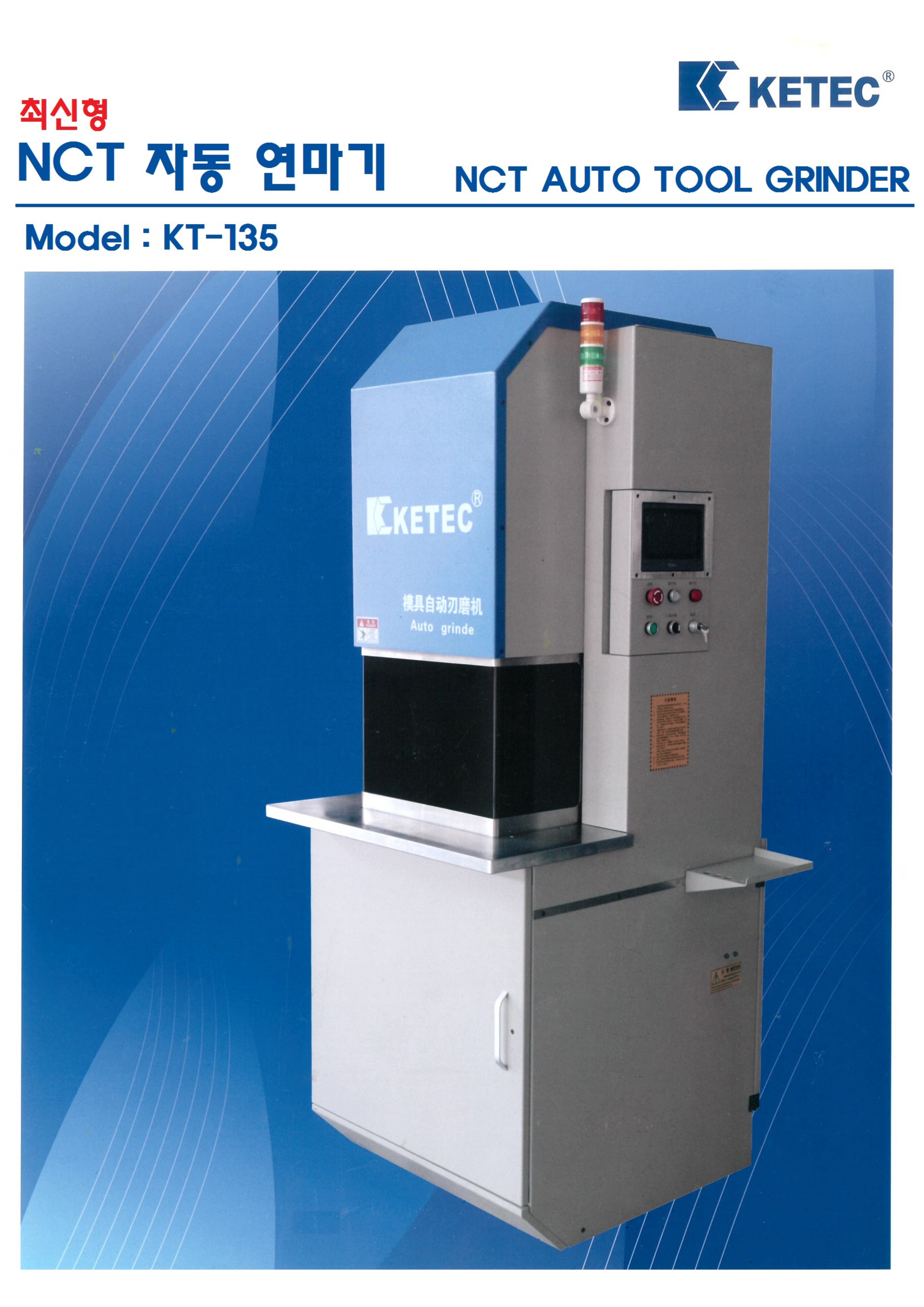

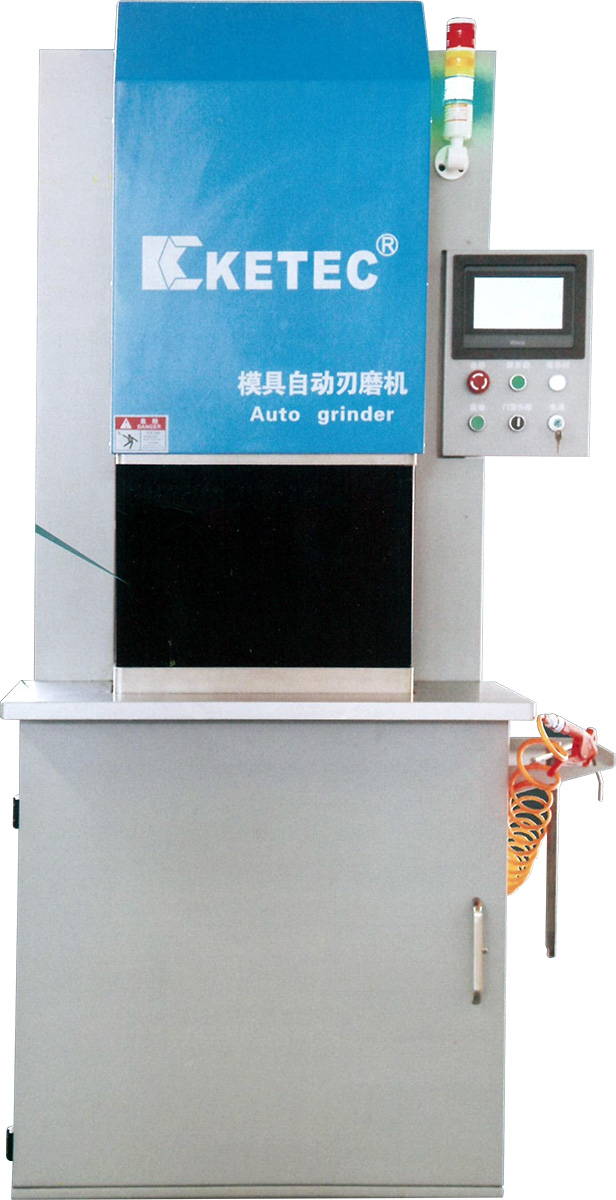

NCT Auto Tool Grinder NCT 금형 연마기

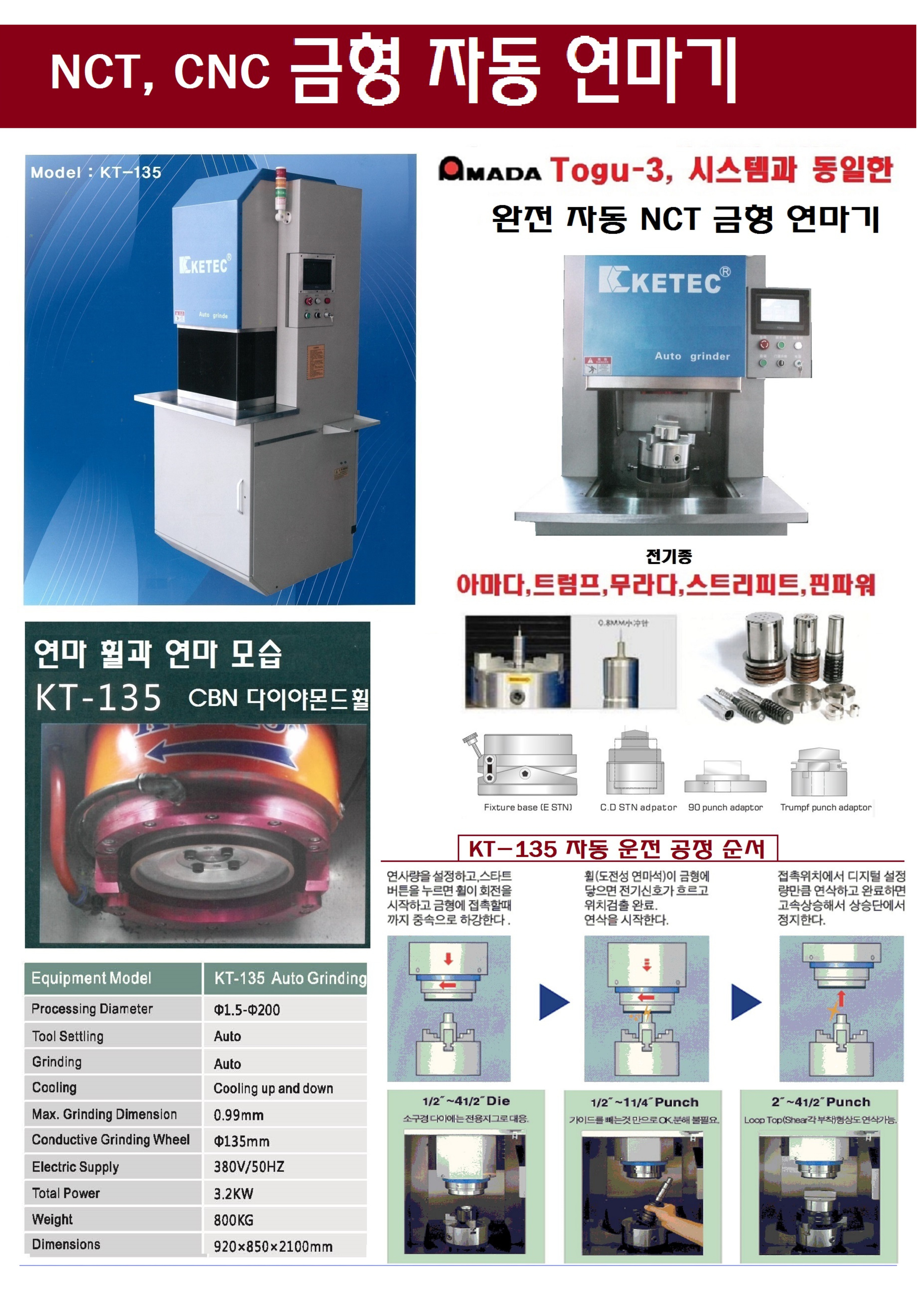

- NCT, CNC 금형 자동 연마기
- 아마다 Togu-3 시스템과 동일한 완전 자동 NCT 금형 연마기

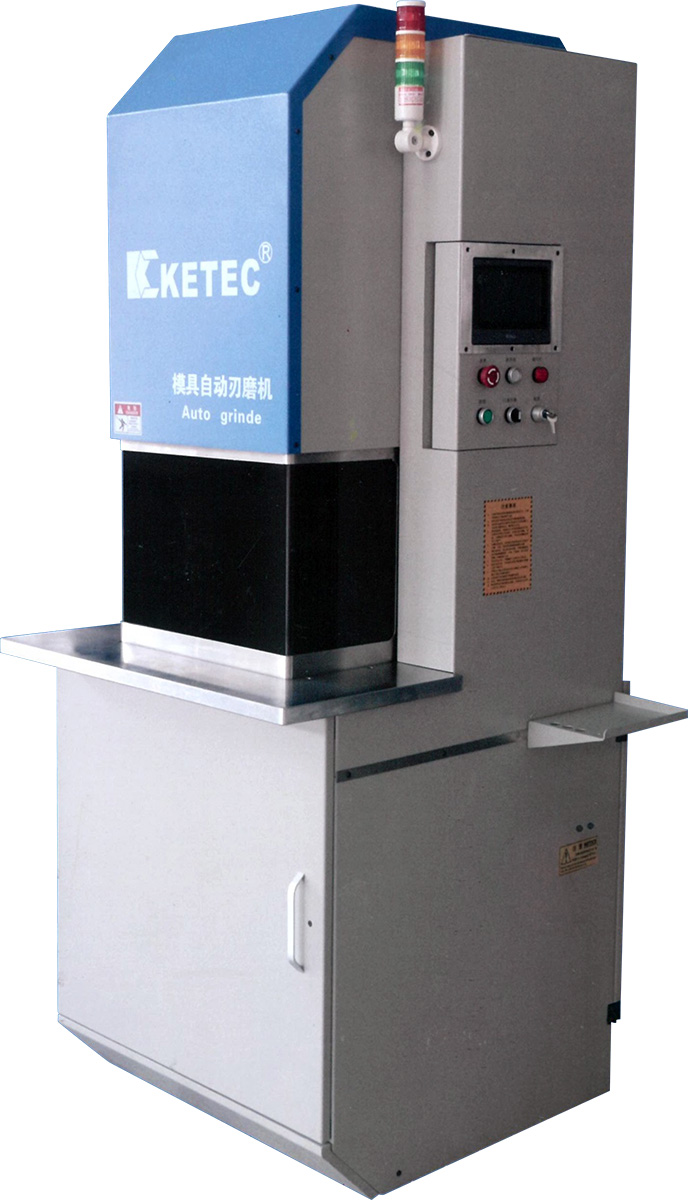

Model : KT-135
- 쉐어각 및 어댑터
-
-
Fixture base (E STN) -
C.D STN adpator -
90 punch adaptor -
Trumpf punch adaptor
-
-
½" ~ 4½" Die 소구경 다이에는 전용지그로 대응 -
½" ~ 1¼" Punch 가이드를 빼는 것만으로 OK, 분해 불필요 -
2" ~ 4½" Punch Loop Top (Shear각 부착) 형상도 연삭 가능
제품사양
| Equipment Model | KT-135 Auto Grinding |
|---|---|
| Processing Diameter | Ø1.5~Ø200 |
| Tool Setting | Auto |
| Grinding | Auto |
| Cooling | Cooling up and down |
| Max. Grinding Dimension | 0.99㎜ |
| Conductive Grinding Wheel | Ø135㎜ |
| Electric Supply | 380V/50㎐ |
| Total Power | 3.2㎾ |
| Weight | 800㎏ |
| Dimensions | 920×850×2,100㎜ |

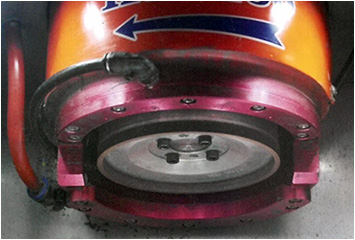

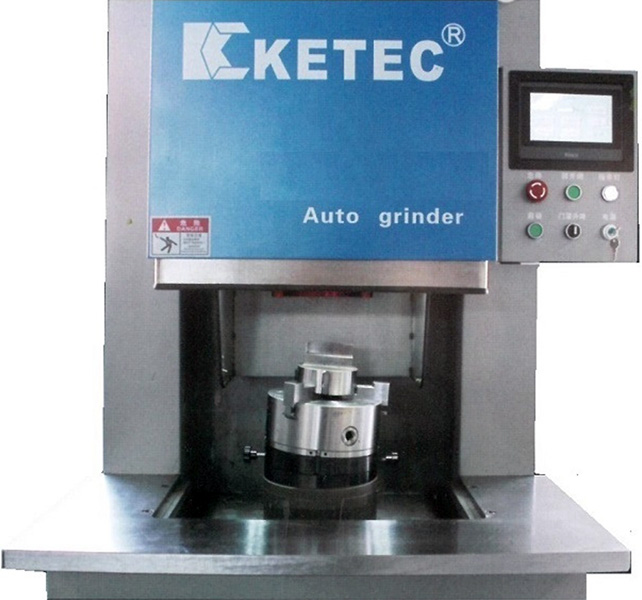

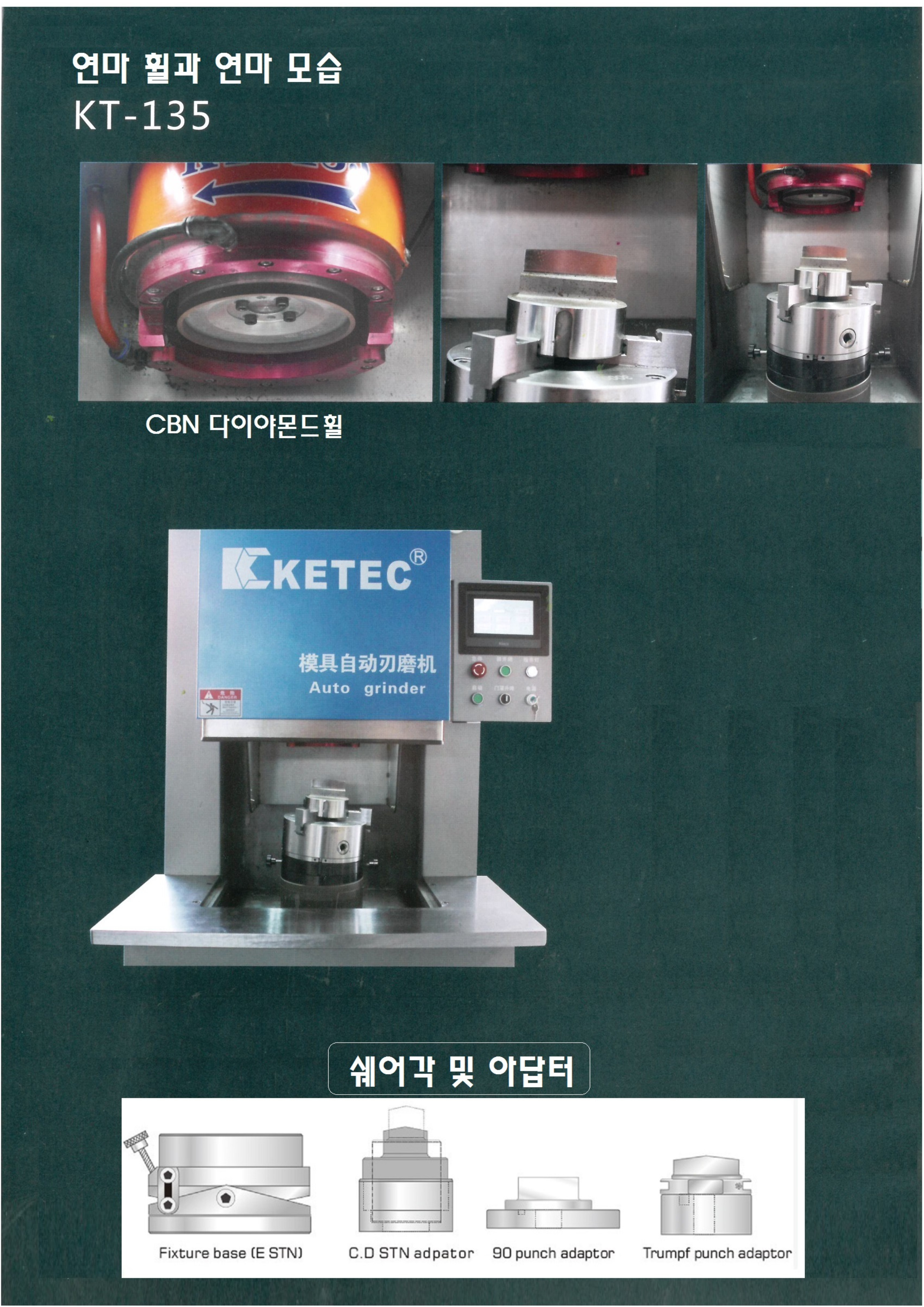

연마 휠과 연마 모습
자동 운전 공정 순서
-
연사량을 설정하고, 스타트 버튼을 누르면 휠이 회전을 시작하고 금형에 접촉할 때까지 중속으로 하강한다. -
휠(도전성 연마석)이 금형에 닿으면 전기신호가 흐르고 위치 검출 완료, 연삭을 시작한다. -
접촉 위치에서 디지털 설정량만큼 연삭하고 완료하면 고속 상승해서 상승단에서 정지한다.
