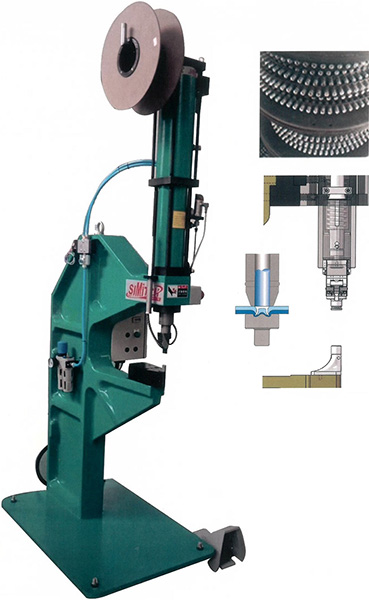

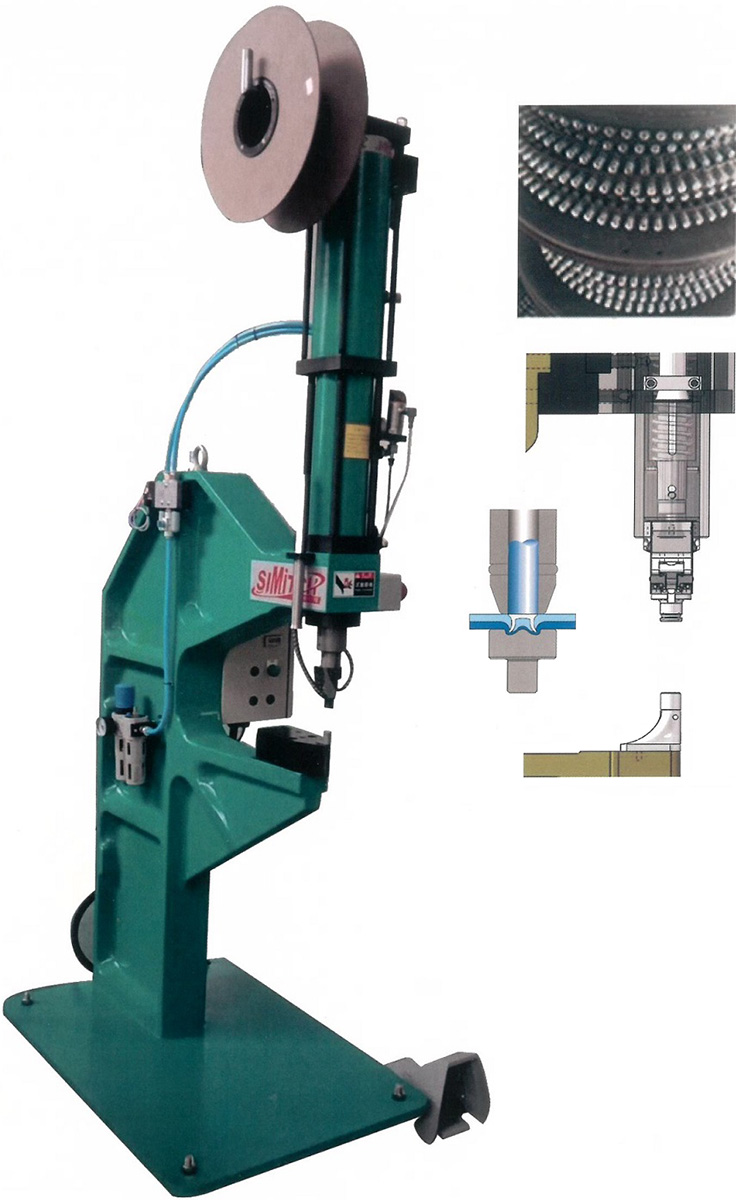

피어싱 리벳 머신
Self-Piercing Riveting 피어싱 리벳 머신

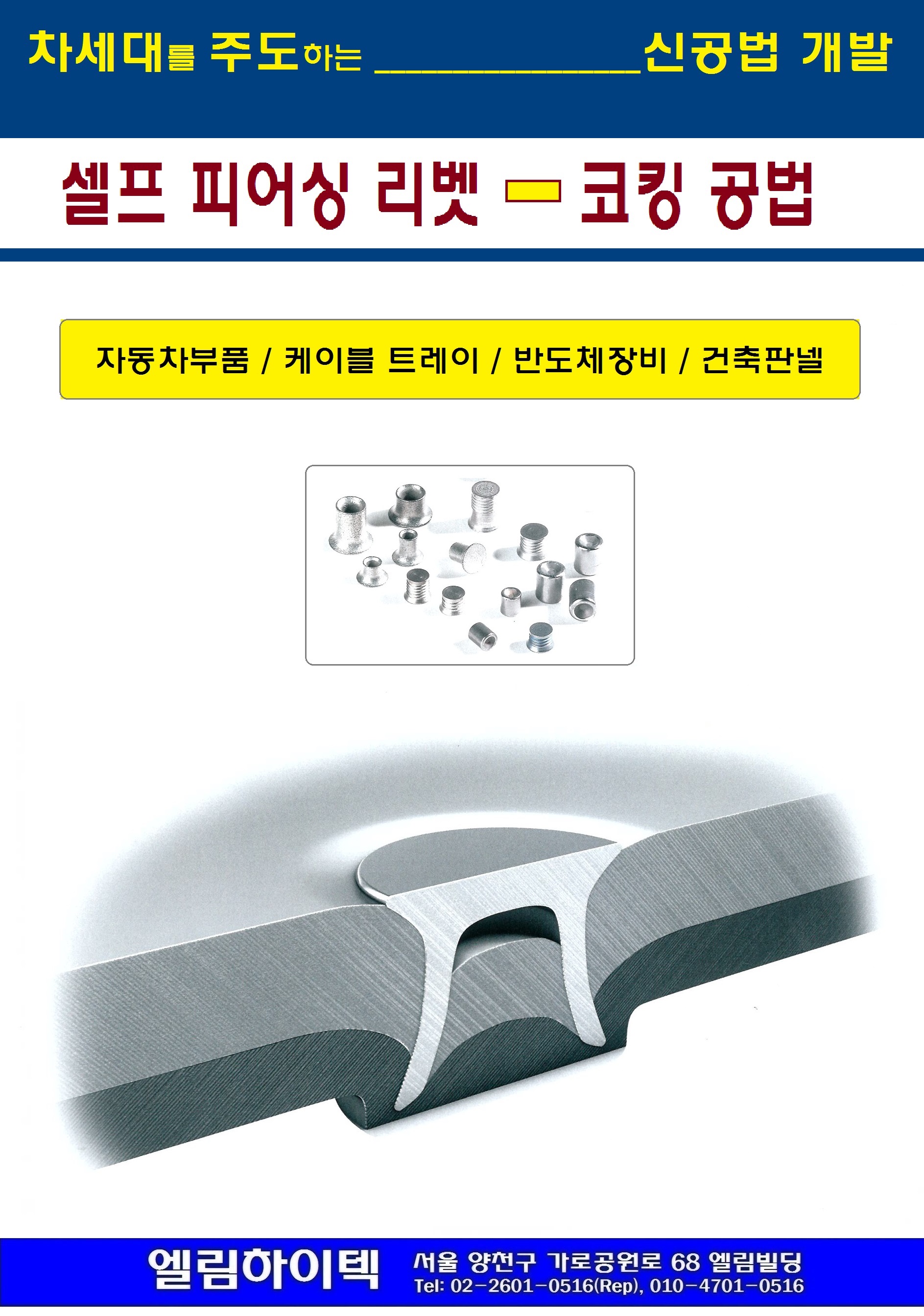

- 차세대를 주도하는 신(新)공법

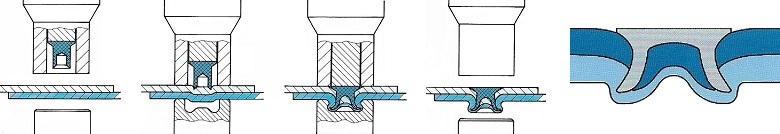

- 셀프 피어싱 리벳 코킹 공법
사용처
자동차 부품 / 케이블 트레이 / 반도체 장비 / 건축 판넬 외
SPR 견본
| Image | Material | Size (㎜) |
|---|---|---|
 |
Steel | 1.0 |
| Steel | 1.0 | |
 |
Aluminium | 1.2 |
| Steel | 1.0 | |
| Aluminium | 1.2 | |
 |
Aluminium | 3.0 |
| Aluminium | 3.0 | |
 |
Aluminium | 1.2 |
| Magnesium | 1.5 | |
 |
Plastic | 2.0 |
| Aluminium | 2.0 | |
 |
Plastic | 3.0 |
| Aluminium | 3.0 | |
 |
Aluminium | 1.2 |
| Adhesive Aluminium | 2.0 |

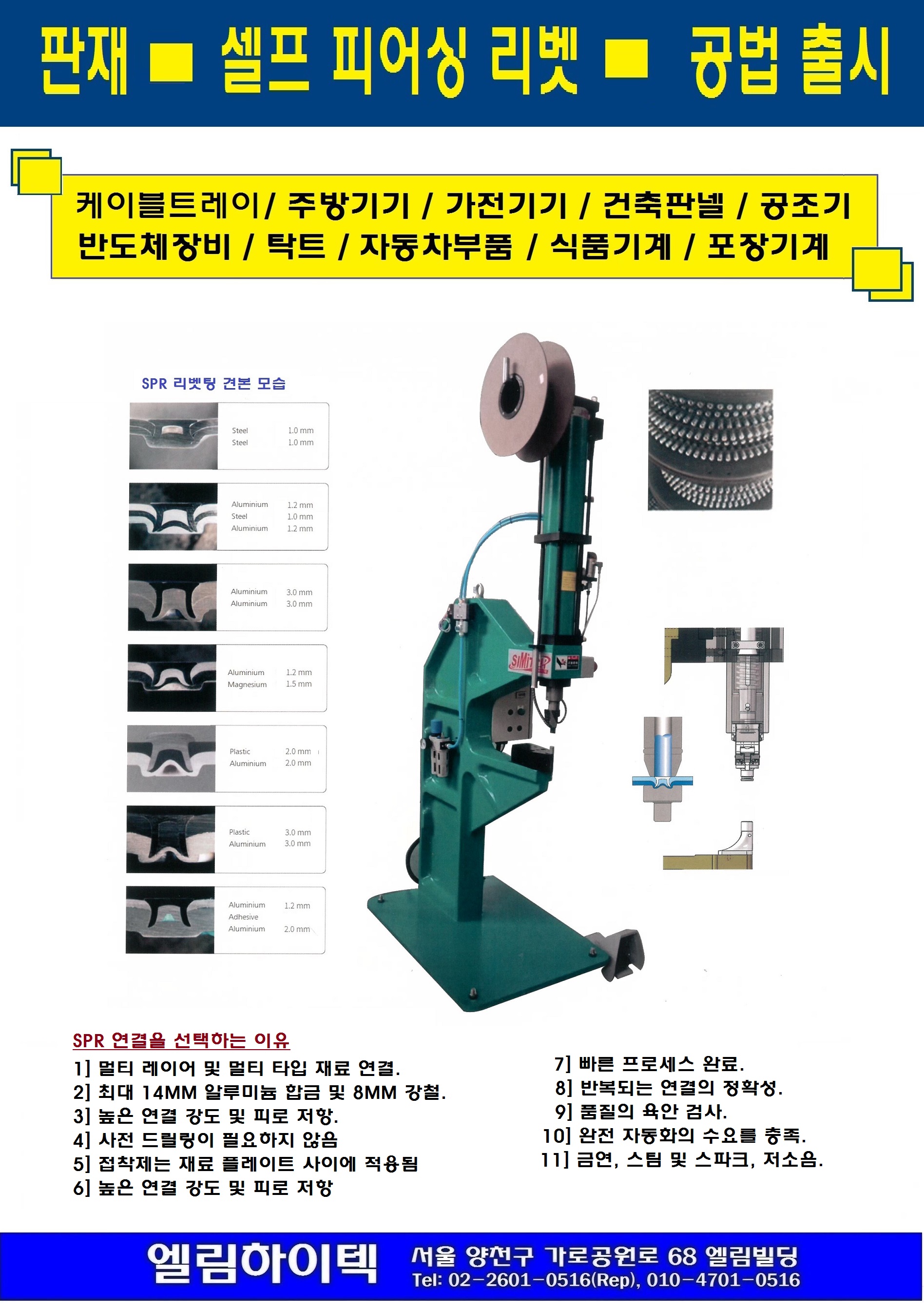

- 용도
- 케이블 트레이/ 주방기기 / 가전기기 / 건축 판넬 / 공조기 / 반도체 장비 / 닥트 / 자동차 부품 / 식품기계 / 포장기계
- SPR 연결을 선택하는 이유
-
- 멀티 레이어 및 멀티 타입 재료 연결
- 최대 14㎜ 알루미늄 합금 및 8㎜ 강철
- 높은 연결 강도 및 피로 저항
- 사전 드릴링이 필요하지 않음
- 접착제는 재료 플레이트 사이에 적용됨
- 빠른 프로세스 완료
- 반복되는 연결의 정확성
- 품질의 육안 검사
- 완전 자동화의 수요를 충족
- 금연, 스팀 및 스파크, 저소음

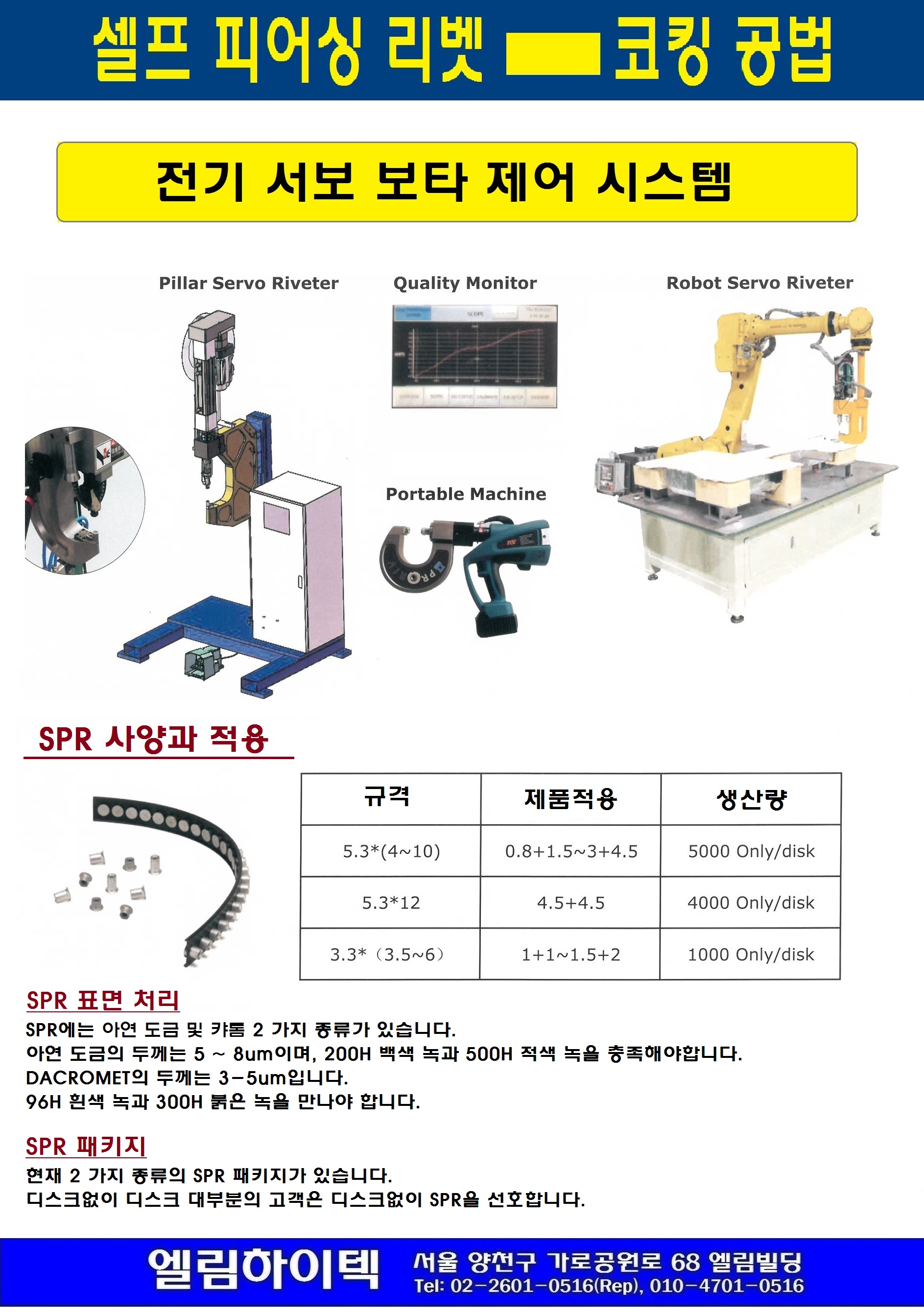

SPR 적용과 사양
| 규격 | 제품적용 | 생산량 |
|---|---|---|
| 5.3 × (4~10) | 0.8 + 1.5~3 + 4.5 | 5,000 only/disk |
| 5.3 × 12 | 4.5 + 4.5 | 4,000 only/disk |
| 3.3 × (3.5~6) | 1 + 1~1.5 + 2 | 1,000 only/disk |
- SPR 표면 처리
-
- SPR에는 아연 도금 및 캬롬 2가지 종류가 있습니다.
- 아연 도금의 두께는 5~8um이며, 200H 백색 녹과 500H 적색 녹을 충족해야합니다.
- DACROMET의 두께는 3~-5um입니다.
- 96H 흰색 녹과 300H 붉은 녹을 만나야 합니다.

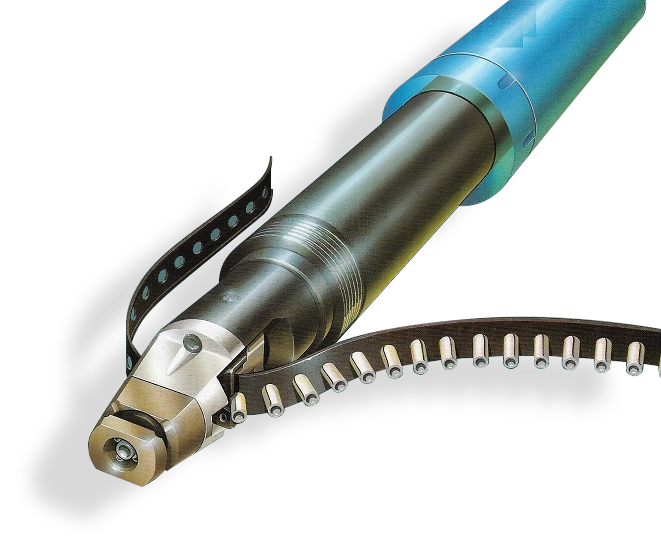

- SPR 패키지
-
- 현재 2 가지 종류의 SPR 패키지가 있습니다.
- 디스크 없이 디스크 : 대부분의 고객은 디스크 없이 SPR을 선호합니다.
